Promag 53E

Afficher tous les produits : Débit Électromagnétique

Ce produit n'est plus disponible.

Veuillez vérifier la disponibilité de la nouvelle génération dans la section Prédécesseur / Successeur ou contactez votre agence Endress+Hauser locale.

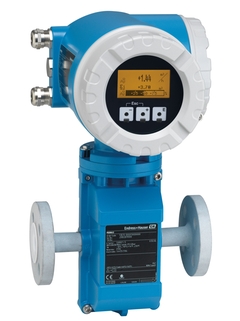

Débitmètre électromagnétique - Proline Promag 53E

Successeur

F

L

E

X

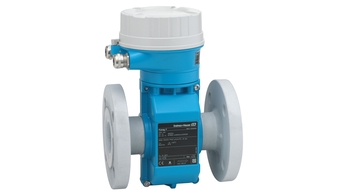

Proline Promag P 100 / 5P1B

Le débitmètre pour des températures de produit extrêmement élevées avec un transmetteur ultracompact. Destiné aux applications chimiques et de process avec liquides corrosifs et températures de produit élevées.
Plus d'infos

Chargement des prix

Prix temporairement indisponibles

Prix après connexion

Price on request

from CHF ??.-
F

L

E

X
Proline Promag P 200 / 5P2B

Le débitmètre pour les températures de produit les plus élevées en véritable technologie 2 fils. Destiné aux applications chimiques et de process avec liquides corrosifs et températures de produit élevées.
Plus d'infos

Chargement des prix

Prix temporairement indisponibles

Prix après connexion

Price on request

from CHF ??.-
F

L

E

X
Proline Promag P 300 / 5P3B

Débitmètre haute température pour les applications de process avec un transmetteur compact, facilement accessible. Pour les applications chimiques et de process avec liquides corrosifs et températures de produit élevées.
Plus d'infos

Chargement des prix

Prix temporairement indisponibles

Prix après connexion

Price on request

from CHF ??.-
F

L

E

X
Proline Promag P 500 / 5P5B

Débitmètre haute température pour les applications de processus en version séparée avec jusqu'à 4 E/S. Destiné aux applications chimiques et de processus avec liquides corrosifs et températures de produit élevées.
Plus d'infos

Chargement des prix

Prix temporairement indisponibles

Prix après connexion

Price on request

from CHF ??.-

Afficher plus

Produits simples
Facile à sélectionner, à installer et à utiliser

Excellence technique

Simplicité

Qu'est-ce que FLEX ?

Produits standard
Fiable, robuste et effort de maintenance réduit

Excellence technique

Simplicité

Qu'est-ce que FLEX ?

Produits haut de gamme
Hautement fonctionnel et pratique

Excellence technique

Simplicité

Qu'est-ce que FLEX ?

Produits spécialisés
Conçu pour les applications exigeantes

Excellence technique

Simplicité

Variable

Qu'est-ce que FLEX ?

FLEX selections	Excellence technique	Simplicité
F L E X Fundamental selection Parfait pour les applications de base	Excellence technique	Simplicité
F L E X Lean selection Performances optimales pour piloter les applications standards	Excellence technique	Simplicité
F L E X Extended selection Fonctionnalités avancées pour maximiser vos process	Excellence technique	Simplicité
F L E X Xpert selection Performances exceptionnelles pour applications exigeantes	Excellence technique	Simplicité Variable

En savoir plus sur FLEX selections

Liquides

Principe de mesure

Electromagnétique
En-tête produit

Le débitmètre économique avec intégration système flexible.
Parfaitement adapté aux applications de base dans l'industrie chimique et l'industrie de process.
Caractéristiques du capteur

Capteur économique – la solution idéale pour les applications simples. Mesure de débit économe en énergie - pas de perte de charge due à la restriction du diamètre nominal. Sans maintenance - pas de pièces mobiles.
Diamètre nominal : max. DN 600 (24"). Agréments Ex pour Zone 2. Revêtement en PTFE.
Caractéristiques du transmetteur

Qualité – logiciel pour remplissage et dosage, densité, nettoyage des électrodes et également diagnostic étendu. Calcul simple – totalisateurs bidirectionnels. Récupération automatique des données pour la maintenance.
Afficheur 4 lignes rétroéclairé avec commande tactile. Appareil en version compacte ou séparée. HART, PROFIBUS PA/DP, Modbus RS485, FF, EtherNet/IP.
Gamme de diamètre nominal

DN 15 à 600 (½ à 24")
Matériaux en contact avec le produit

Revêtement : PTFE
Electrodes : 1.4435 (316L) ; Alloy C22, 2.4602 (UNS N06022) ; Tantale
Variables mesurées

Débit volumique
Erreur de mesure max.

Débit volumique : ±0,2 % de la mesure ± 2 mm/s (0.08 in/s)
Gamme de mesure

4 dm³/min à 9600 m³/h (1 à 44 000 gal/min)
Pression de process max.

PN 40, Class 150, 20K
Gamme de température du produit

–10 à +110 °C (+14 à +230 °F)
Gamme de température ambiante

–10 à +60 °C (+14 à +140 °F)
Matériau du boîtier du capteur

DN 15 à 300 (½ à 12") : AlSi10Mg, revêtu
DN 350 à 600 (14 à 24") : acier au carbone avec vernis protecteur
Boîtier de raccordement du capteur : AlSi10Mg, revêtu
Matériau du boîtier du transmetteur

Fonte d'aluminium à revêtement pulvérisé
Indice de protection

Version compacte : IP67, boîtier de type 4X
Version séparée du capteur (standard) : IP67, boîtier de type 4X
Version séparée du capteur (option) : IP68, boîtier de type 6P
Version séparée du transmetteur : IP67, boîtier de type 4X
Affichage/Exploitation

Affichage 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
Configuration possible via affichage sur site et outils de configuration
Sorties

4 sorties modulaires :
0‐20 mA (active)/4‐20 mA (active/passive)
Impulsion/fréquence (passive)
Sortie relais
Sortie tout ou rien (passive)
Entrées

2 entrées modulaires :
Entrée état
0‐20 mA (active)/4‐20 mA (active/passive)
Communication numérique

HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, MODBUS RS485, EtherNet/IP
Alimentation

DC 16 à 62 V
AC 85 à 260 V (45 à 65 Hz)
AC 20 à 55 V (45 à 65 Hz)
Certificats Ex

ATEX, cCSAus
Sécurité du produit

Marquage CE, C-Tick, EAC
Agréments et certificats métrologiques

Certificat matière 3.1, étalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
Agréments et certificats pression

DESP
Certificats matière

Certificat matière 3.1
