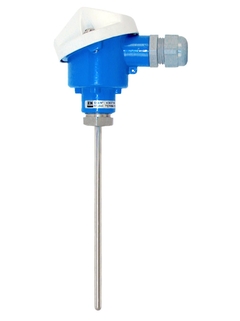

TEC420
Thermocouple
Technologie de mesure de température usuelle pour presque toutes les industries
Le thermocouple robuste et modulaire est utilisé dans plusieurs applications dans presque toutes les industries. Grâce à un transmetteur pour tête de sonde en option, avec tous les protocoles de communication usuels, l'appareil peut être utilisé avec une meilleure précision de mesure et fiabilité par rapport aux capteurs raccordés directement. Un grand choix de raccords process, dimensions et matériaux permet une utilisation flexible.
-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
| Sélections FLEX | Excellence technique | Simplicité |
|---|---|---|
Sélection Fundamental Répondez à vos besoins fondamentaux en matière de mesure |
Excellence technique
|
Simplicité
|
Sélection Lean Gérez facilement vos process de base |
Excellence technique
|
Simplicité
|
Sélection extended Optimisez vos process grâce à des technologies innovantes |
Excellence technique
|
Simplicité
|
Sélection Xpert Maîtrisez vos applications les plus difficiles |
Excellence technique
|
Simplicité
Variable |
-
Données clés
-
Précision
Classe 2 selon IEC 60584
-
Temps de réponse
t50 = 3 s
t90 = 7 s -
Pression process max. (statique)
à 20 °C : 20 bar (290 psi)
-
Gamme de temperature de service
Type K :
-40 °C ...1.100 °C
(-40 °F ...2.012 °F)
Type J :
-40 °C ...750 °C
(-40 °F ...1.382 °F)
Type T :
-40 °C ...400 °C
(-40 °F ...752 °F) -
Longueur dʹimmersion sur demande
jusqu'à 100.000,00 mm (3.937,01'')
-
-
Avantages
Degré de flexibilité élevé grâce à une construction modulaire avec têtes de raccordement standard selon DIN EN 50446 et longueurs d'insertion spécifiques
Degré élevé de compatibilité de l'insert et construction selon DIN 43772
Transmetteur pour tête de...
-
Domaine d'application
Le TEC 420 couvre une plage de température de -40°C à 1100°C selon le type de thermocouple choisi. Ils peuvent être utilisés pour des applications génériques en contact direct avec le fluide ou protégé par un doigt de gant. Une attention particulière...
Documents / Manuels / Logiciels
-
Information technique Omnigrad TEC 420
Elément de mesure interchangeable DIN 43735
Information technique (TI) -
Omnigrad TRxx, TCxx, TxCxxx
RTD/TC modular thermometers
0Ех ia IIC T6…T1 Ga Х
Ga/Gb Ех ia IIC T6…T1 Ga Х
Ех ia IIIC 85 °C…450 °C Da Х
Ех ia IIIC 85 °C…450 °C Da/Db ХConseils de sécurité ATEX (XA) -
RTD/TC thermometers
ATEX II 3G, II 3D
Safety Instructions
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.Conseils de sécurité ATEX (XA) -
iTHERM TS111, TM211
Omniset TPx100, Omnigrad TSx310
RTD/TC inserts and cable thermometers
ATEX:
II1D, II1/2D Ex ia IIIC or II1G, II1/2G Ex ia IIC
IECEx:
Ex ia IIC Ga, Ga/Gb
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.Conseils de sécurité ATEX (XA) -
Omnigrad TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x
ATEX: II 1D, II 1/2D Ex ia IIIC or II 1G, II 1/2G Ex ia IIC IECEx: Ex
iaIIC
Safety Instructions
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.Conseils de sécurité ATEX (XA) -
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли
Information spécifique (CP)08/11Russe -
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленностиInformation spécifique (CP)04/10Russe -
Process TC Direct contact
Code produit: TEC420-
Numéro de déclaration: HE_00497_01.17
Spécifications du fabricant: RoHSManufacturer DeclarationAnglais -
Process TC Heavy duty, Process TC General purpose, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, ACCESSORIES: T_INSERTS, ACCESSORIES: TC INSERT, ACCESSORIES: RTD INSERT
Code produit: TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR10-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM111-, TM131-, TM411-, TM412-, TPC100-, TPR100-
Numéro de déclaration: EC_00169_02.16EU DeclarationAllemand , Anglais , fr -
Process TC Heavy duty, Process TC General purpose, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, Low cost RTD General purpose
Code produit: TM412-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TST40N-, TST41N-, TST434-, TM411-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM101-, TM111-, TM121-, TM131-, TM401-, TM402-
Numéro de déclaration: EC_00136_02.16EU DeclarationAllemand , Anglais -
RTD-thermometer, Process TC Heavy duty, Process TC General purpose, Process TC Explosion proof, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Explosion proof, Process RTD direct in contact, Process RTD Direct contact, Plugs RTD direct contact, Magphant, Low cost RTD General purpose, Industrial Modular Thermometer
Code produit: TR15-, TR13-, TR12-, TR11-, TR10-, TMT470L-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR35L-, TMR35-, TMR31L-, TMR31-, TM411-, TM401-, TH56-, TH55-, TH54-, TH53-, TH52-, TH51-, TR24-, TTR35-, TTR31-, TST90-, TST602-, TST487-, TST434-, TST41N-, TST414-, TST410-, TST40N-, TST310-, TST187-, TSM487-, TSM187-, TSC310-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TH27-, T55-, T54-, T53-, T15-, T14-, T13-, OTR96-, OTR95-, OTR94-, OTR93-, OTR92-, OTR91-, OTR90-, OTR35-, OTR31-, MLTTS01-, MLTTS00-, GPTL-, DTT35L-, DTT35-, DTT31L-, DTT31-, TAF11-, TH18-, TH17-, TH15-, TH14-, TH13-, TH12-, TH11-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-
Numéro de déclaration: EC_00568_01.17EU DeclarationAllemand , Anglais , fr -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC Direct contact, Process TC direct in contact
Code produit: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR11-, TR10-, TPR100-, TPC100-, TM411-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Région/Pays: International (IECEx)
Organisme d\'accréditation: DEKRA
Protection: Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC Txxx°C Da, Ex ia IIIC Txxx°C Da/DbExplosion ProtectionAnglais -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC Direct contact, Process TC direct in contact
Code produit: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR11-, TR10-, TPR100-, TPC100-, TM411-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Région/Pays: Europe (ATEX)
Organisme d\'accréditation: DEKRA
Catégorie: II 1/2 D, II 1/2 G, II 1 D, II 1 G
Protection: Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC Txxx°C DaExplosion ProtectionAnglais -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC Direct contact, Process TC direct in contact
Code produit: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TR11-, TR10-, TPR100-, TPC100-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Région/Pays: China
Organisme d\'accréditation: NEPSI
Protection: Ex ia IIC T6...T1 Ga, Ex iaD Txxx°CExplosion ProtectionChinois -
Process TC Heavy duty, Process TC General purpose, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, process displays, head transmitters, Field transmitter, ACCESSORIES: TC INSERT, ACCESSORIES: RTD INSERT
Code produit: TMT85-, TPC100-, TPR100-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TMT84-, TMT82-, TMT162-, TMT142-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, RID16-, RID14-, RIA16-, RIA15-, RIA14-
Région/Pays: India
Organisme d\'accréditation: NAGPUR
Protection: Ex ia IIC T6...T1, Ex ia IIC T6...T4, Ex ib IIC T6...T4Explosion ProtectionAnglais -
ACCESSORIES: TC INSERT, Process TC Direct contact, Process TC direct in contact, Process TC General purpose, Process TC Heavy duty
Code produit: TSC310-, TPC300-, TPC200-, TPC100-, TEC420-, TEC300-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-, TAF11-
Région/Pays: Russia
Organisme d\'accréditation: Rosstandart
Numéro d\'agrément: IT.C.32.004.A_66573MetrologyRusse
Accessoires / pièces de rechange
-
-
Order code 71163501
Joint torique D21/di10x2 Aramid + NBR
-
Order code 71044061
Kit de fixation cplt TMT85/84 EU (europe
2x vis, 2x ressorts, 2x rondelles, 1x joint de connecteur CDI
-
Order code 71111510
Spc.BORNIERS CERAM DIN B (42mm) 2 fi
-
Order code 71111514
Spc.BORNIERS CERAMIQUE DIN B (42mm) 4 fi
-
Order code 71389488
-
Order code 71389497
-
Order code 71182602
Pcs rech. kit étanchéité TA30A/TA30D
5x joint torique 3.69x1.78 5x joint torique 74.7x2.75
-
Order code TPC100-
Elément de mesure TPC100
Elément de mesure interchangeable Gaine chemisé déformable MgO Std.: EN 60584, DIN 43735, ANSI MC96.1. Plage de mesure type J: -40-750oC; Plage de mesure type K: -40-1100oC. Ne convient pas pour montage EExd
-
Order code READWIN-
Readwin 2000 Logiciel config.+ visualis.
-
-
-
Nr A Order code TA20A-
Tête de raccordement TA20A
"Produit phased out,disponibilité limitée." Tête de raccordement en fonte d'aluminium pour montage sur protecteur Ensemble recouvert d'une peinture époxy. Température maxi. : 100°C/ 95°C en ATEX Protection IP55 et IP68 en option. Peut recevoir un transmetteur en tête.
-
Nr A Order code TA20B-
Tête de raccordement TA20B
Produit phase out, Disponibilité limitée. Tête de raccordement en polyamide pour montage sur protecteur Pour montage d'insert avec transmetteur ou bornier ceramique Montage sur protecteur fileté. Température maxi : 80°C Protection : IP65
-
Nr A Order code TA20D-
Tête de raccordement TA20D
Produit phase out, Disponibilité limitée. Tête de raccordement à couvercle pivotant pour montage sur protecteur. Permet le montage d'un transmetteur ou d'un bornier céramique Materiau: Fonte d'aluminium Température maxi : 100°C/ 95°C ATEX Protection : IP 66
-
-
-
Order code TXU10-
Kit de configuration TXU10-
Pour transmetteurs programmables par PC Logiciel de configuration + câble d'interface PC USB.
-
-
-
Nr C Order code TMT84-
iTEMP TMT84, transmetteur PA
Transmetteur de température à 2 entrées. Diagnostic avancé: monitoring capteur. Profibus PA Profile 3.02. Isolation galvanique 2kV. Entrée: Pt100, TC, Ohm ou mV. Consommation de courant: 11 mA. Montage: tête forme B, DIN EN50446. Réglage usine: CH1: Pt100, 3-fils, oC CH2: inactif. Différents choix de configurations en option.
-
Nr C Order code TMT85-
iTEMP TMT85, transmetteur de temp. FF
Transmetteur de température à 2 entrées Diagnostic avancé: monitoring capteur Protocole FOUNDATION Fieldbus Isolation galvanique 2kV Entrée: Pt100, TC, Ohm ou mV Consommation de courant: 11 mA. Montage: tête forme B, DIN EN50446 Réglage usine: CH1: Pt100, 3-fils, oC CH2: inactif Différents choix de configurations en option
-
Nr C Order code TID10-
Afficheur TID10
Pour montage en tête de sonde, embrochable sur transmetteur. Compatible avec TMT82, TMT84 et TMT85. Affichage de la valeur mesurée . 12 DIP-switches sur face inférieure. Réglages: FF: Simulation, Ecriture verrouillée
-
-
-
Order code FXA195-
Commubox FXA195
Modem HART/USB pour la configuration et la maintenance de l'instrumentation HART via un logiciel sur PC :: Le module s'utilise hors zone, mais peut se connecter sur une boucle SI :: Sil2, IEC61508
-
-
-
Nr C Order code TMT181-
iTEMP TMT181, transmetteur de temp. PCP
Transm. de temp. programmable par PC Entrée: Pt100, TC, Ohm ou mV Sortie 2 fils 4-20mA, isolation galv. Mode défaut selon NAMUR NE 43 Montage: tête forme B, DIN EN50446 Listé UL.
-
-
-
Nr A Order code TA30A-
Tête de raccordement TA30A
Pour montage bornier ou transmetteur de tête de sonde + afficheur en option. Couvercle bas, à charnière, en option avec hublot Matériau: aluminium Revêtement: à base de poudre polyester Couleur: corps bleu, couvercle gris Température ambiante: -50...150 oC (boîtier) Protection: IP66/68, NEMA4X (boîter).
-
Nr A Order code TA30D-
Tête de raccordement TA30D
Double compartiment pour montage double transmetteur ou double bornier Couvercle haut, à charnière. Matériau: aluminium Revêtement: à base de poudre polyester Couleur: corps bleu, couvercle gris Température ambiante: -50...150 oC (boîtier) Protection: IP66/68, NEMA4X (boîter).
-
-
-
Nr C Order code TMT182-
iTEMP TMT182, transm.de température HART
Transm. de temp. avec protocole HART Entrée: RTD, TC, Ohm, mV. Sortie 2 fils 4-20mA, isolat.galvanisée Mode défaut selon NAMUR NE 43 Montage: tête forme B, DIN EN50446 Listé UL.
-
Nr C Order code TMT82-
iTEMP TMT82, Transmitter HART
Transmetteur de température 2 entrées Séparation galvanique 2kV (entrée/sortie) Entrée: Pt100, TC, Ohm ou mV. ::Très fiable en raison de la détection de la dérive et du capteur de secours. ::En option: Donc, pour les applications critiques de sécurité par le moyen de SIL 2/3 selon. IEC61508.
-
-
