Mesure du débit pour les liquides, gaz et vapeurs

Catégories

Débitmètres électromagnétiques Débitmètres massiques Coriolis Débitmètres ultrasoniques Débitmètres vortex Débitmètres massiques thermiques Mesure du débit par pression différentielle

Photo du débitmètre électromagnétique Proline Promag P 300 / 5P3B pour les applications de process

Produits simples
Facile à sélectionner, à installer et à utiliser

Excellence technique

Simplicité

Qu'est-ce que FLEX ?

Produits standard
Fiable, robuste et effort de maintenance réduit

Excellence technique

Simplicité

Qu'est-ce que FLEX ?

Produits haut de gamme
Hautement fonctionnel et pratique

Excellence technique

Simplicité

Qu'est-ce que FLEX ?

Produits spécialisés
Conçu pour les applications exigeantes

Excellence technique

Simplicité

Variable

Qu'est-ce que FLEX ?

FLEX selections	Excellence technique	Simplicité
F L E X Fundamental selection Parfait pour les applications de base	Excellence technique	Simplicité
F L E X Lean selection Performances optimales pour piloter les applications standards	Excellence technique	Simplicité
F L E X Extended selection Fonctionnalités avancées pour maximiser vos process	Excellence technique	Simplicité
F L E X Xpert selection Performances exceptionnelles pour applications exigeantes	Excellence technique	Simplicité Variable

En savoir plus sur FLEX selections

Comparer

Débitmètre électromagnétique Proline Promag P 300

Débitmètre haute température pour les applications de process avec un transmetteur compact, facilement accessible

Erreur de mesure max. Débit volumique (standard) : ±0,5 % de m. ± 1 mm/s (0.04 in/s)
Débit volumique (option) ±0,2 % de m. ± 2 mm/s (0.08 in/s)

Gamme de mesure 4 dm³/min à 9600 m³/h (1 gal/min à 44 000 gal/min)

Gamme de température du produit Revêtement du tube de mesure PFA : –20 à +150 °C (–4 à +302 °F)
Revêtement du tube de mesure PFA haute température : –20 à +180 °C (–4 à +356 °F)
Revêtement du tube de mesure PTFE : –40 à +130 °C (–40 à +266 °F)

Pression de process max. PN 40, Class 300, 20K

Matériaux en contact avec le produit Revêtement : PFA ; PTFE
Electrodes : 1.4435 (316L) ; Hastelloy C22, 2.4602 (UNS N06022) ; Tantale ; Platine ; Titane

Débitmètre Coriolis - Proline Promass F 300

Comparer

Débitmètre Coriolis Proline Promass F 300

Débitmètre offrant haute précision et robustesse avec un transmetteur compact, facilement accessible

Erreur de mesure max. Débit massique (liquide) : ±0,10 % (standard), 0,05 % (option)
Débit volumique (liquide) : ±0,10 %
Débit massique (gaz) : ±0,25 %
Masse volumique (liquide) : ±0,0005 g/cm³

Gamme de mesure 0 à 2 200 000 kg/h (0 à 80 840 lb/min)

Gamme de température du produit Standard : –50 à +150 °C (–58 à +302 °F)
Option : –50 à +240 °C (–58 à +464 °F)
Option haute température : –50 à +350 °C (–58 à +662 °F)
Option : –196 à +150 °C (–320 à +302 °F)

Pression de process max. PN 100, Class 600, 63K

Matériaux en contact avec le produit Tube de mesure : 1.4539 (904L) ; 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)
Raccord : 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022) ; 1.4301 (F304)

photo du compteur de débit à ultrasons FLOWSIC600-XT

New

Comparer

Compteur de débit à ultrasons FLOWSIC600-XT

Comptage transactionnel du gaz naturel avec fonctions de diagnostic intelligentes

Measured variables Volumetric flow a. c., volume a. c., gas velocity, Speed of sound, optional volume correction via integrated, electronic volume corrector (EVC)

Measuring Medium Natural gas (with up to 30% hydrogen), air, natural gases containing increased levels of CO2, N2, H2S, O2, H2

Nominal pipe size 3 ″ ... 56 ″
(DN 80 ... DN 1400), other nominal pipe sizes on request

Débitmètre électromagnétique Proline Promag H 100 / 5H1B (DN ≥ 40 / 1 1/2") pour les applications hygiéniques

Comparer

Proline Promag H 100 Débitmètre électromagnétique

Le spécialiste des applications hygiéniques avec un transmetteur ultracompact

Erreur de mesure max. Débit volumique (standard) : ±0,5 % de m. ± 1 mm/s (0.04 in/s)
Débit volumique (option) ±0,2 % de m. ± 2 mm/s (0.08 in/s)

Gamme de mesure 0,06 dm³/min à 600 m³/h (0.015 gal/min à 2 650 gal/min)

Gamme de température du produit –20 à +150 °C (–4 à +302 °F)

Pression de process max. PN 40, Class 150, 20K

Matériaux en contact avec le produit Revêtement : PFA
Electrodes : 1.4435 (316L) ; Alloy C22, 2.4602 (UNS N06022) ; tantale ; platine
Raccords process : inox, 1.4404 (F316L) ; PVDF ; manchon à coller PVC
Joints : joint torique (EPDM, FKM, Kalrez), joint profilé aseptique (EPDM, FKM, silicone)
Anneaux de mise à la terre : inox, 1.4435 (316L) ; Alloy C22, 2.4602 (UNS N06022) ; tantale

Photo du débitmètre électromagnétique Proline Promag W 300 / 5W3B pour l'industrie de l'eau et des eaux usées

Comparer

Débitmètre électromagnétique Proline Promag W 300

Le spécialiste des applications exigeantes sur l'eau et les eaux usées avec transmetteur compact facilement accessible

Erreur de mesure max. Débit volumique (standard) : ±0,5 % de m. ± 1 mm/s (0.04 in/s)
Débit volumique (option) : ±0,2 % de m. ± 2 mm/s (0.08 in/s), Flat Spec

Gamme de mesure 0,5 m³/h à 263 000 m³/h (2.5 gal/min à 1665 Mgal/d)

Gamme de température du produit Matériau revêtement du tube de mesure ébonite : 0 à +80 °C (+32 à +176 °F)
Matériau revêtement du tube de mesure polyuréthane : –20 à +50 °C (–4 à +122 °F)
Matériau revêtement du tube de mesure PTFE : –20 à +90 °C (–4 à +194 °F)

Pression de process max. PN 40, Class 300, 20K

Matériaux en contact avec le produit Revêtement du tube de mesure : polyuréthane ; ébonite, PTFE
Electrodes : 1.4435 (316L) ; Alloy C22, 2.4602 (UNS N06022) ; tantale

Photo du débitmètre électromagnétique Proline Promag W 400 / 5W4C pour l'industrie de l'eau et des eaux usées

Comparer

Proline Promag W 400 Débitmètre électromagnétique

Débitmètre standard polyvalent pour l'industrie de l'eau et des eaux usées

Erreur de mesure max. Débit volumique (standard) : ±0,5 % de m. ± 1 mm/s (0.04 in/s)
Débit volumique (option) : ±0,2 % de m. ± 2 mm/s (0.08 in/s), Flat Spec.

Gamme de mesure 0,5 m³/h à 263 000 m³/h (2.5 gal/min à 1665 Mgal/d)

Gamme de température du produit Matériau du revêtement ébonite : 0 à +80 °C (+32 à +176 °F)
Matériau du revêtement polyuréthane : –20 à +50 °C (–4 à +122 °F)
Matériau du revêtement PTFE : –20 à +90 °C (–4 à +194 °F)

Pression de process max. PN 40, Class 300, 20K

Matériaux en contact avec le produit Revêtement du tube de mesure ébonite : 0 à +80 °C (+32 à +176 °F)
Revêtement du tube de mesure polyuréthane : -20 à +50 °C (-4 à +122 °F)
Revêtement du tube de mesure PTFE : -20 à +90 °C (-4 à +194 °F)
Electrodes : 1.4435 (316L) ; Alloy C22, 2.4602 (UNS N06022) ; tantale

Débitmètre massique thermique Proline t-mass F 300 – Version en ligne avec raccord à bride

Comparer

Débitmètre massique thermique Proline t-mass F 300

Débitmètre avec excellente stabilité à long terme et transmetteur compact facilement accessible

Erreur de mesure max. Gaz : 1,0 % v.m. (10 à 100 % p.e.), 0,1 % p.e. (1 à 10 % p.e.)

Gamme de mesure 0.5 à 3750 kg/h (1.1 à 8250 lb/h)

Gamme de température du produit -40 °C à +180 °C (-40 °F à +356 °F)

Pression de process max. PN40 / Cl. 300 / 20K

Matériaux en contact avec le produit Tubes de mesure
- DN 15 à 50 (½ à 2"") : acier moulé inoxydable, CF3M/1.4408
- DN 65 à 100 (2½ à 4"") : acier inoxydable, 1.4404 (316/316L)
Raccords process
Raccords à brides
Acier inoxydable, 1.4404 (F316/F316L)
Raccords filetés
Acier inoxydable, 1.4404 (316/316L)
Élément de détection
Unidirectionnel
- Acier inoxydable, 1.4404 (316/316L)
- Hastelloy C22, 2.4602 (UNS N06022) ;
Bidirectionnel
Acier inoxydable, 1.4404 (316/316L)
Détection de l'inversion du débit
Acier inoxydable, 1.4404 (316/316L)

Photo du débitmètre vortex Proline Prowirl F 200 / 7F2C pour les utilités

Comparer

Proline Prowirl F 200 Débitmètre vortex

Débitmètre polyvalent avec détection des conditions de vapeur humide et précision inégalée

Erreur de mesure max. Débit volumique (liquide) : 0,75 %
Débit volumique (en option) : 0,65 %
Débit volumique (vapeur, gaz) : 1,00 %
Débit massique (vapeur saturée) : 1,7% (compensé en température) ; 1,5% (compensé en température/pression)
Débit massique (vapeur surchauffée, gaz) : 1,5 (compensé en température/pression) ; 1,7% (compensé en température + compensation externe en pression)
Débit massique (liquide) : 0,85%

Gamme de mesure Liquide : 0,076 à 2100 m³/h (0.045 à 1300 ft³/min)
selon le produit : eau avec 1 bar a, 20 °C (14.5 psi a, 68° F)
Vapeur, gaz : 0,39 à 28000 m³/h (0.23 à 17000 ft³/min)
selon le produit : vapeur avec 180 °C, 10 bar a (356 °F, 145 psi a) ; air avec 25 °C, 4,4 bar a (77 °F, 63.8 psi a)

Gamme de température du produit Standard : -40 à +260 °C (-40 à +500 °F)
Température haute/basse (option) : -200 à +400 °C (-328 à +752 °F)

Pression de process max. PN 100, Class 600, 20K

Matériaux en contact avec le produit Tube de mesure : 1.4408 (C3FM) ; CX2MW similaire à Alloy C22, 2.4602

Photo du débitmètre Coriolis Proline Promass P 100 / 8P1B pour les sciences de la vie

Comparer

Proline Promass P 100 Débitmètre Coriolis

Le spécialiste en sciences de la vie avec un transmetteur ultracompact

Erreur de mesure max. Débit massique (liquide) : ±0,10 %
Débit volumique (liquide) : ±0,10 %
Masse volumique (liquide) : ±0,0005 g/cm³

Gamme de mesure 0 à 70 000 kg/h (0 à 2570 lb/min)

Gamme de température du produit Standard : –50 à +150 °C (–58 à +302 °F)
Option : –50 à +205 °C (–58 à +401 °F)

Pression de process max. PN 63, Class 300, 40K

Matériaux en contact avec le produit Tube de mesure : 1.4435 (316L)
Raccord : 1.4435 (316L) ; 1.4404 (316/316L)

Non disponible

Comparer

Débitmètre Coriolis Proline Promass U 500

Non disponible

Premier débitmètre à usage unique pour les applications biotechnologiques avec performances haut de gamme, conformité cGMP et jusqu'à 4 E/S

Erreur de mesure max. Mass flow (liquid): ±0.5%

Gamme de mesure 0 to 75 kg/h (0 to 165,3 lb/min)

Gamme de température du produit 3 to 60°C (37.4 to 140°F)

Pression de process max. 6 bar (87 psi)

Matériaux en contact avec le produit Measuring tubes: Stainless steel 1.4435, 316L
Hose connection nipple: Makrolon Rx 1805 polycarbonate

Avez-vous besoin d'aide pour sélectionner et dimensionner votre prochain appareil ?

Sélectionnez, dimensionnez et configurez facilement les produits les mieux adaptés à vos tâches de mesure et à votre application.

Accéder à Applicator

À propos de la mesure du débit pour les liquides, gaz et vapeurs

Qualité constante des produits, sécurité, optimisation des process et protection de l'environnement – voici quelques-unes des raisons pour lesquelles la mesure de débit industrielle est devenue indispensable. L'eau, le gaz naturel, la vapeur, l'huile minérale et les produits chimiques sont quelques-uns des fluides qui doivent être mesurés jour après jour. Etant donné qu'il n'existe pas de technologie unique et universelle adaptée à toutes ces applications, vous pouvez choisir le débitmètre adapté à votre application parmi notre gamme complète de produits.

Avantages

D'un simple point de mesure communicant à une solution complète pour des systèmes de commande supérieurs : vous avez toujours la garantie que nous personnalisons vos produits en fonction des exigences de votre process.
Au cours des dernières années, la mesure de débit combinée à un contrôle automatique des process et à des interfaces de communication modernes (bus de terrain) a permis d'ouvrir de nouveaux domaines d'application en mesure industrielle.
Vous pouvez choisir parmi différents principes de mesure - mesure électromagnétique du débit volumique, du débit massique sur la base du principe Coriolis ou thermique, mesure du débit volumique sur la base du principe vortex ou à ultrasons.

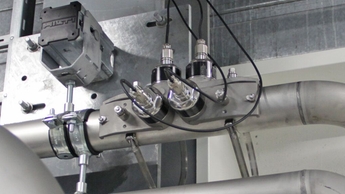

Avantages des débitmètres clamp-on dans les process industriels

Pour une flexibilité maximale : débitmètres clamp-on pour des mesures non intrusives sans interruptions de process –sans maintenance pour tout le cycle de vie et de nombreux autres avantages
