Levelflex M FMP41C

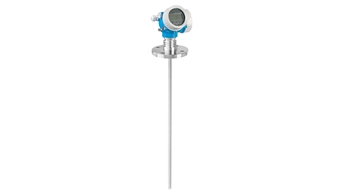

Image produit : Levelflex M FMP41C

Ce produit n'est plus disponible.

Veuillez vérifier la disponibilité de la nouvelle génération dans la section Prédécesseur / Successeur ou contactez votre agence Endress+Hauser locale.

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Radar filoguidé

  • Caractéristique / Application

    Sonde à tige, sonde à câble :
    grande gamme de mesure même avec un petit raccord process

    Sonde revêtue pour liquides corrosifs
    Matériaux en contact avec le produit listés FDA

  • Mesure dʹinterface

    Interfaces liquide/liquide claires

    Mesure simultanée de l'interface et du niveau total

  • Alimentation / Communication

    2 fils (HART / PROFIBUS PA / FOUNDATION Fieldbus)

  • Précision

    Sonde à tige : +/-5 mm (0.20")
    Sonde à câble : +/-5 mm (0.20"), >10 m : 0,05%

  • Température ambiante

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Température de process

    -40 °C ... 200 °C
    (-40 °F ... 392 °F)

  • Pression process abs./Limite surpress. max.

    Vide ... 40 bar
    (vide ... 580 psi)

  • Pièces en contact avec le produit

    PTFE, PFA

  • Raccord process

    DN40 ... DN150

  • Raccord process hygiénique

    Tri-Clamp ISO2852
    DIN11851 DN50 PN40

  • Longueur de sonde

    Tige : 4 m (178")
    Câble : 30 m (1181")

  • Application

  • Distance de mesure max.

    Version à tige: 4 m Min. Dk>1,6
    Version à câble: 30 m Min. Dk>1,6

  • Communication

    4 ... 20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Certificats / Agréments

    ATEX
    FM
    CSA
    TIIS
    SIL
    WHG/ Sécurité antidébordement
    EHEDG, 3A

  • Successeur

    FMP52

  • Limites de lʹapplication

    Des températures de process élevées (> 150 °C/302 °F) peuvent favoriser la diffusion du produit de process dans le revêtement de la sonde, ce qui peut en réduire la durée de vie :

    FMP45


    Mesure d'interface :

    Utiliser un système coaxial adapté (bypass, tube de mesure)

Documents / Manuels / Logiciels

Accessoires / pièces de rechange

Nr
Order code
Specification
    • Order code 52006628

      Embase connect. - M20-M12 "PA" (WDM)150

      Embase métallique 4 broches, à monter sur l'appareil (remplace PE M20). Permet la connexion au bus via T-Box ou connecteur (WDM). Longueur du câble : 150 mm Non utilisable avec PROMAG et PROMASS.

  • 12
    • Nr 12 Order code 535720-9020

      Set of screws housing F12/T12/F23

      Consists of: 1x stop screw M5x10. 1x retaining screw M8x10. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 20
  • 25
    • Nr 25 Order code 518710-0020

      Cover T3/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.

  • 11
    • Nr 11 Order code 52006026

      Couvercle, zone de raccord. F12/F23

      pour compartiment de raccordement Utilisation: Micropilot M, Prosonic M. Levelflex M.

    • Nr 11 Order code 52019062

      Couvercle, zone de raccord.F12/F23,FHX40

      Couvercle, zone raccord. boîtier F12 Utilisation: afficheur séparé (FHX40) Micropilot M, Prosonic M, Levelflex M

  • 35
    • Nr 35 Order code 52006197

      Module raccord. 4 br. , HART, 2 fils

      avec câble de liaison Utilisation: boîtier F12/F23, Micropilot M, Levelflex M, Prosonic M

    • Nr 35 Order code 52012156

      Module raccordement 4 br. PA, FF

      PROFIBUS PA, FOUNDATION Fieldbus Utilisation: Micropilot II/M, Prosonic M Levelflex M.

    • Nr 35 Order code 52013302

      Mod. raccord. Ex d, 4br. 2fils, HART,T12

      Utilisation: boîtier T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Order code 52013303

      Mod. raccord. Ex d, 2br.2fils, PA/FF,T12

      2-fils, PROFIBUS-PA/FOUNDATION Fieldbus Ex d , Utilisation: boîtier T12, Levelflex M, Micropilot M, Prosonic M

    • Nr 35 Order code 52018949

      Mod. raccord. 4 br. EEx ia, HART,T12,OVP

      4 pôles, 2 fils OVP = protection surtension Utilisation: boîtier T12, Levelflex M, Prosonic M, Micropilot M

    • Nr 35 Order code 52018950

      Mod. raccord. 2 br. EEx ia,PA/FF,T12,OVP

      2 broches, 2 fils PROFIBUS PA, FOUNDATION Fieldbus OVP = protection surtension Utilisation: boîtier T12, Levelflex M, Prosonic M, Micropilot M

  • 11
  • 35
  • 40
    • Order code 52013874

      Etrier de montage pour tube 1"/ 2"

      pour afficheur séparé FHX40

    • Order code FHX40-

      Afficheur FHX40

      Afficheur séparé + configuration locale Afficheur LCD 4 lignes :: Menus déroulants :: Configuration intuitive :: Représentation courbe enveloppe sur site Utilisation: FMG60, FMU40/FMU41/FMU42/FMU43/FMU44.

    • Order code 52023572

      Joint profilé silicone, 5 pièces

      Joint process pour adaptateur raccord universel, listé FDA Utilisation: FMB50, FMB70, FMI51/FMI52, FTI51/FTI52/FTI55, PMC51.

    • Order code 52018204

      Set adapta. boîtier F12, 2 fils pr FHX40

      pour modification en afficheur séparé boîtier F12, électronique 2 fils. uniquement en zone non Ex Commander FHX40 séparément. Utilisation: Micropilot II/M, Prosonic M Levelflex M.

    • Order code 52018205

      Set adapt. boîtier F12, 4 fils pr FHX40

      pour modification en afficheur séparé boîtier F12, électronique 4 fils. uniquement en zone non Ex Commander FHX40 séparément. Utilisation: Levelflex M, Prosonic M.

    • Order code 52016334

      Câble FHX40, 20m

      Câble de raccordement double blindage Utilisation: FHX40.

    • Order code 71020502

      Câble FHX40, 5m

      Câble de raccordement double blindage Utilisation: FHX40.

    • Order code 71020503

      Câble FHX40, 10m

      Câble de raccordement double blindage Utilisation: FHX40.

    • Order code 71020504

      Câble FHX40, 30m

      Câble de raccordement double blindage Utilisation: FHX40.

    • Order code 71007843

      Adaptateur FXA291

      Utilisation: raccordement Micropilot M, Micropilot S, Levelflex M, Prosonic M, Tank Side Monitor, Deltabar S, Cerabar S, Gammapilot M, Micropilot I, à la Commubox FXA291.

    • Order code 71000221

      Cbl Adapt FMR2xx,FMx4x,PMx7x,FMD7x,FMG60

      Connexion service tool RS232(52013675)/ ToF adapter FXA291 (71007843) > Utilisation: FMG60, FMD77/FMD78, FMR230/ FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44, NRF590, PMC71, PMD75, PMP71/PMP75.

    • Order code 71006590

      Câble test HF 6GHz

      Câble coaxial Antenne factice pour test de l'électronique Utilisation : FMR230/FMR231, FMR530/FMR531/FMR532/FMR533, FMR540. Antenne Dummy.

    • Order code 52028063

      Câble test HF 6GHz + résistance

      Antenne factice pour test de l'électronique Utilisation: FMR13x, FMR23x, FMR53x, FMP4x, avec résistance et connecteur

    • Order code 52010173

      Manchon à souder univers.D85 en 316L+3.1

      Montage affleurant avec raccord process adaptateur universel perçage 85 mm Matériau: inox 316L Certificat matière selon EN10204-3.1 Joint profilé silicone Conforme EHEDG, 3-A Utilisation: FMI51/FMI52, FTI51/FTI52, FMP52, FMB50, FMB70, FMD71, FMD78, PMC51, PMP23, PMP55, PMP75.

    • Order code 52010174

      Manchon à souder univers.D65 en 316L+3.1

      Montage affleurant avec raccord process adaptateur universel perçage 65 mm Matériau: inox 316L Certificat matière selon EN10204-3.1 Joint profilé silicone Conforme EHEDG, 3-A Utilisation: FMI51/FMI52, FTI51/FTI52, FMP52, FMB70, FMB50, FMD71, FMD78, PMC51, PMP23, PMP55, PMP75.

    • Order code 71063562

      Convertisseur de boucle HART HMX50

      comprenant: 1x entrée HART (à sécurité intrinsèque) 3x sortie courant 4-20mA 2x relais SPDT programmables configuration guidée par menu tension d'alimentation nominale 24VDC

    • Order code 71069065

      Rondelle de centrage PFA 37mm/16mm

      Tmax 200oC/392oF. Utilisation: FMP40/FMP41C/FMP45, FMP51/FMP52/FMP54.

    • Order code

      Arrêt de production pièces détachées
