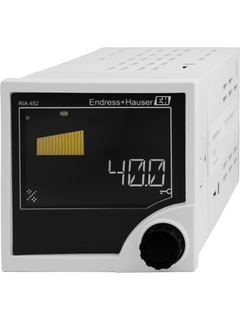

RIA452
Indicateur de process avec commande de pompes

©Endress+Hauser
©Endress+Hauser

Afficheur numérique en boîtier encastrable pour la surveillance et l'affichage de valeurs mesurées analogiques

L'afficheur de process surveille et affiche les valeurs mesurées analogiques. Les pompes peuvent être surveillées avec les entrées d'état numériques. Le RIA452 peut alimenter directement les capteurs 2 fils raccordés. Jusqu'à 8 relais librement réglables surveillent la valeur mesurée pour détecter les dépassements de seuils. Les relais ont d'autres modes de fonctionnement : défaut capteur ou appareil, fonctions batching et commande de pompes. De plus, le RIA452 peut être utilisé comme compteur à présélection et pour la mesure du débit en caniveaux ouverts et déversoirs.

  • Avantages

    • Affichage LCD 14 segments 7 digits, bargraph grand format avec dépassement de gamme positif ou négatif

    • Entrée d'état numérique pour la surveillance de pompes

    • Mesure de débit dans des caniveaux ouverts ou déversoirs

    • Entrée à sécurité intrinsèque avec...

  • Domaine d'application

    L'indicateur de process monovoie RIA452 surveille et représente des valeurs de mesure analogiques. Avec les entrées état numériques il est possible de surveiller des pompes.

    Le transmetteur 2 fils raccordé est directement alimenté par le RIA452. En...

Details

  • Principe de mesure

    Afficheurs avec unité de commande

  • Fonction

    Afficher

    Alimenter

    Commuter

    Séparer

    Convertir

    Compter

    Calculer

  • Certification

    UL rec. Comp

    ATEX Ex i

    FM USA IS

    FM USA NI

    CSA IS

    CSA NI

    TIIS Ex ia

  • Entrée

    1 x analogique (U, I, RTD, TC, R)

  • Sortie

    1 x analogique (U, I)

    1 x alimentation de transmetteur

  • Sortie relais

    4...8 x contact inverseur

  • Alimentation auxiliaire / alimentation de transmetteur

    90...250 V AC

    20...28 V AC

    20...36 V DC

  • Dimensions (lxhxp)

    Boîtier encastrable :

    96 x 96 x 161,3 mm

    (3.78" x 3.78" x 6.35")

  • Software

    Commande de pompe

    Linéarisation

    Calcul du débit

    Compteur de lots

  • Fonctionnement

    3 touches

    Interface RS252 + ReadWin2000

  • Afficheur

    LCD multicolore

    Rétroéclairé

    Bargraph

  • Principe de mesure

    Afficheurs avec unité de commande

  • Principe de mesure

    Afficheur de process avec commande de pompe

  • Fonction

    Afficher

    Alimenter

    Commuter

    Séparer

    Convertir

    Compter

    Calculer

  • Afficheur

    LCD multicolore

    Rétroéclairé

    Bargraph

  • Alimentation

    90...250 V AC

    20...28 V AC

    20...36 V DC

  • Entrée

    1 x analogique (U, I, RTD, TC, R)

  • Sortie

    1 x analogique (U, I)

    1 x alimentation de transmetteur

  • Sortie

    1 x analogique (U, I)

    1 x alimentation de transmetteur

  • Fonctions logicielles

    Commande de pompe

    Linéarisation

    Calcul du débit

    Compteur de lots

  • Certificats

    UL rec. Comp

    ATEX Ex i

    FM USA IS

    FM USA NI

    CSA IS

    CSA NI

    TIIS Ex ia

  • SIL

    Non défini

  • Montage en façade d'armoire

    Montage en façade d'armoire électrique
