Tankvision - Gestion des stocks
Multi Scan NXA83

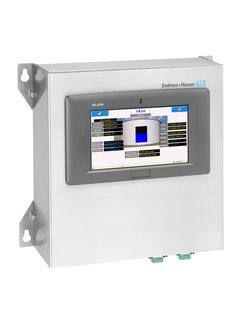

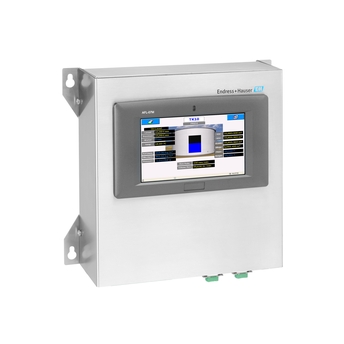

Tankvision Multi Scan NXA83 pour montage mural ©Endress+Hauser

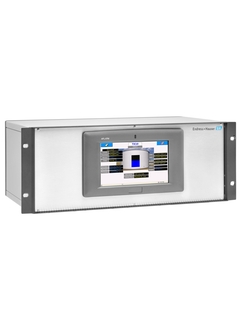

Tankvision Multi Scan NXA83 - pour montage sur rack ©Endress+Hauser

Acquisition de données provenant d'appareils de terrain et communication de ces données à d'autres systèmes (Modbus ou OPC)

Le Multi Scan NXA83 est un composant de Tankvision, il scanne les paramètres des jaugeurs de niveau et effectue des calculs liés aux cuves. Le Multi Scan permet une gestion des protocoles de terrain ainsi que des mises à niveau progressives pour plus de flexibilité. Tankvision est basé sur une architecture distribuée sur un réseau local (LAN). Sa structure modulaire lui permet de s'adapter à des parcs de stockage de taille moyenne avec seulement quelques cuves, mais également à de grandes raffineries avec des centaines de cuves.

  • Avantages

    • Mise à niveau du site étape par étape

    • Meilleure disponibilité du système

    • Accès utilisateur à travers tout le réseau

    • Etat des stocks précis

    • Procédures d'approbation des sites simplifiées

  • Domaine d'application

    • Scanne les paramètres des jaugeurs de niveau et effectue des calculs liés aux cuves.

    • Adapté aux parcs de stockage avec différents protocoles utilisés pour la communication avec les appareils de terrain installés et/ou besoins de redondance

    • Délivre des...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Interface de communication

  • Fonction

    Multi Scan

    Collecte les données d'appareils de terrain (jusqu'à 16 boucles). Les données sont disponibles pour le logiciel de visualisation Tankvision Professional NXA85 ou d'autres systèmes hôtes (API et SNCC).

  • Entrée

    Modbus RS485 ; V1 ; WM550 ; Tokyo Keiso FW9000 ; Varec Mark/Space ; Saab TRL/2 ; Enraf BPM ; Scientific Instruments ; Modbus Ethernet

  • Sortie

    OPC DA ; Modbus RS485 ; Modbus Ethernet

  • Alimentation

    AC: 100...240 VAC

  • Dimensions (lxhxp)

    Montage sur rack :

    483x176x260 mm (19x6.93x10.24 in)

    Montage mural :

    322x300x110 mm (12.68x11.81x4.33 in)

  • Configuration

    Via gestion à distance

  • Successeur

    NXA83B

  • Principe de mesure

    Radar

  • Caractéristiques / Applications

    Multi Scan

    Collecte les données d'appareils de terrain (jusqu'à 16 boucles). Les données sont disponibles pour le logiciel de visualisation Tankvision Professional NXA85 ou d'autres systèmes hôtes (API et SNCC).
