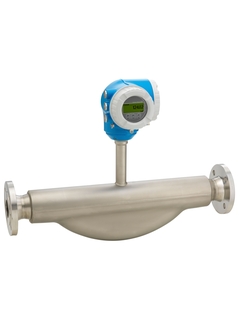

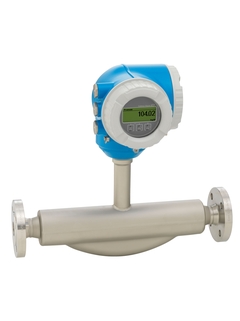

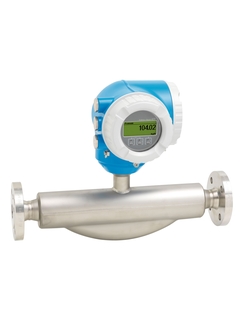

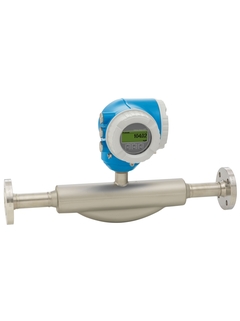

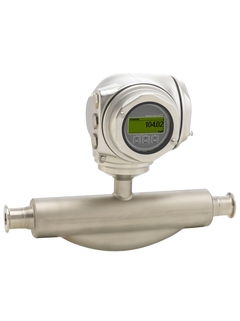

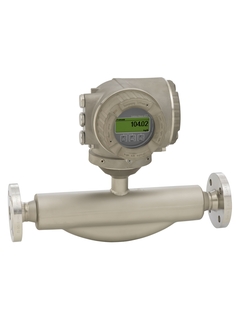

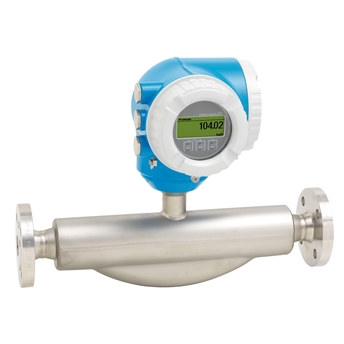

Coriolis

Débitmètre offrant haute précision et robustesse avec un transmetteur compact facilement accessible.
Performances maximales pour les liquides ou les gaz en cas de conditions fluctuantes et sévères.

Sécurité du process maximale - immunité aux conditions de process fluctuantes et sévères. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie.
Débit massique : écart de mesure ±0,05 % (PremiumCal). Température du produit : -196 à 350 °C (-320 à 662 °F). Diamètre nominal : DN 8 à 250 (³⁄₈ à 10").

Accès total à toutes les informations de process et de diagnostic – nombreuses E/S librement configurables et bus de terrain. Complexité et variété réduites – fonctionnalité E/S librement configurable. Vérification sans démontage - Heartbeat Technology.
Boîtier compact à double compartiment avec jusqu'à 3 E/S. Affichage rétroéclairé avec touches optiques et accès WLAN. Afficheur séparé disponible.

DN 8 à 250 (⅜ à 10")

Tube de mesure : 1.4539 (904L) ; 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)
Raccord : 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022) ; 1.4301 (F304)

Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence, concentration

Débit massique (liquide) : ±0,10 % (standard), 0,05 % (option)
Débit volumique (liquide) : ±0,10 %
Débit massique (gaz) : ±0,35 %
Masse volumique (liquide) : ±0,0005 g/cm³

0 à 2 200 000 kg/h (0 à 80 840 lb/min)

PN 100, Class 600, 63K

Standard : –50 à +150 °C (–58 à +302 °F)
Option : –50 à +240 °C (–58 à +464 °F)
Option haute température : –50 à +350 °C (–58 à +662 °F)
Option : –196 à +150 °C (–320 à +302 °F)

Standard : –40 à +60 °C (–40 à +140 °F)
Option : –50 à +60 °C (–58 à +140 °F)

Standard : 1.4301 (304)
Option : 1.4404 (316/316L)

AlSi10Mg, revêtu ; 1.4409 (CF3M) similaire à 316L ; inox pour construction de transmetteur hygiénique

Version compacte : IP66/67, boîtier type 4X.
Antenne WLAN externe : IP67
IP69

Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
Configuration possible via l'afficheur local et les outils de configuration
Afficheur séparé disponible

3 sorties :
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Sortie impulsion/fréquence/tor (active/passive)
Double sortie impulsion (active/passive)
Sortie relais

Entrée d'état
Entrée 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

DC 24 V
AC 100 à 230 V
AC 100 à 230 V / DC 24 V (zone non explosible)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Marquage CE, C-Tick, EAC

Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 Section 7.6 a (attestation TÜV)
MI-005 (Liquides autres que l'eau, hydrocarbures, GPL, liquides cryogéniques)
NTEP (Liquides autres que l'eau, GPL, liquides cryogéniques)
MC (Liquides autres que l'eau, liquides cryogéniques)
MI-002, PTB

Agrément LR, agrément DNV GL, agrément ABS, agrément BV

DESP, CRN, AD 2000

Certificat matière 3.1
NACE MR0175/MR0103, PMI ; test de soudage selon EN ISO, ASME, NORSOK

3-A, EHEDG, cGMP
