CNGmass DCI
Débitmètre Coriolis

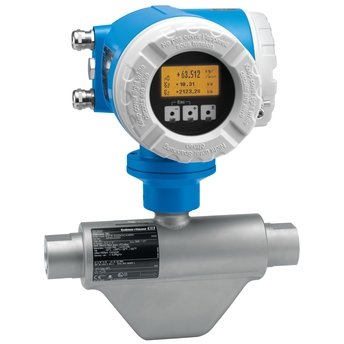

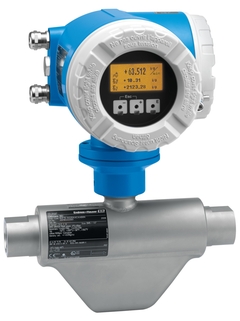

Photo du débitmètre Coriolis CNGmass DCI / 8DF pour la mesure du gaz naturel pour véhicules (GNV) ©Endress+Hauser

Le débitmètre CNGmass DCI est principalement conçu pour le ravitaillement en gaz naturel (GNV).

Le principe de mesure du débit Coriolis

Débitmètre pour application de ravitaillement en carburant avec intégration système aisée

Le débitmètre CNGmass DCI est principalement conçu pour le ravitaillement en gaz naturel (GNV). Le volume de gaz naturel peut être à la fois mesuré avec précision et affiché directement sur site. L'appareil se commande de l'extérieur par commande tactile et peut être utilisé à tout moment durant la maintenance. Une interface Modbus permet un échange optimal des données.

  • Avantages

    • Excellente sécurité opérationnelle - fiable dans des conditions de process extrêmes

    • Moins de points de mesure – mesure multivariable (débit, masse volumique, température)

    • Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie

    • Grande...

  • Domaine d'application

    • Le principe de mesure fonctionne indépendamment des propriétés physiques des fluides telles que la viscosité ou la masse volumique

    • Mesure précise du gaz naturel pour véhicules (GNV) lors d'applications de distribution à haute pression.

    Caractéristiques de...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Coriolis

  • En-tête produit

    Le débitmètre pour le ravitaillement avec intégration système simple. Mesure précise du gaz naturel pour véhicule (GNV) dans des applications de ravitaillement haute pression.

  • Caractéristiques du capteur

    Excellente sécurité de fonctionnement – fiable sous des conditions ambiantes extrêmes. Moins de points de mesure – mesure multivariable (débit, densité, température). Faible encombrement – pas de longueurs droites d'entrée/de sortie. Débit jusqu'à 150 kg/min (330 lb/min). Pression de process jusqu'à 350 bar (5080 psi).

  • Caractéristiques du transmetteur

    Grande flexibilité dans l'intégration système – grand choix d'interfaces de communication. Mise en service rapide – appareils préconfigurés. Récupération automatique des données pour la maintenance. Version compacte ou séparée. Sorties flexibles et Modbus RS485.

  • Gamme de diamètre nominal

    DN 8 à 25 (⅜ à 1")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4435 (316L)
    Raccord : 1.4404 (316)

  • Variables mesurées

    Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence

  • Erreur de mesure max.

    Débit massique : ±0,5 % du lot

  • Gamme de mesure

    0 à 150 kg/min (0 à 330 lb/min)

  • Pression de process max.

    350 bar (5080 psi)

  • Gamme de température du produit

    –50 à +150 °C (–58 à +302 °F)

  • Gamme de température ambiante

    Standard : –20 à +60 °C (–4 à +140 °F)
    Option : –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301 (304), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    Fonte d'aluminium à revêtement pulvérisé

  • Indice de protection

    IP67, boîtier de type 4X. Transmetteur séparé : IP67, boîtier de type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
    Configuration possible via afficheur sur site et outils de configuration

  • Sorties

    4 sorties modulaires :
    0‐20 mA (active)/4‐20 mA (active/passive)
    Sortie impulsion/fréquence/tout ou rien (passive), impulsion déphasée
    Relais

  • Entrées

    1 entrée modulaire : état

  • Communication numérique

    HART, Modbus RS485

  • Alimentation

    DC 16 à 62 V
    AC 85 à 260 V (45 à 65 Hz)
    AC 20 à 55 V (45 à 65 Hz)

  • Certificats Ex

    ATEX, IECEx, NEPSI

  • Autres agréments et certificats

    Certificat matière 3.1, étalonnage sur banc d'étalonnage accrédité (selon ISO/IEC 17025), transactions commerciales
    CRN

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), transactions commerciales

  • Agréments et certificats pression

    CRN

  • Certificats matière

    Certificat matière 3.1

  • Principe de mesure

    Coriolis

  • En-tête produit

    Le débitmètre pour le ravitaillement avec intégration système simple. Mesure précise du gaz naturel pour véhicule (GNV) dans des applications de ravitaillement haute pression.

  • Caractéristiques du capteur

    Excellente sécurité de fonctionnement – fiable sous des conditions ambiantes extrêmes. Moins de points de mesure – mesure multivariable (débit, densité, température). Faible encombrement – pas de longueurs droites d'entrée/de sortie. Débit jusqu'à 150 kg/min (330 lb/min). Pression de process jusqu'à 350 bar (5080 psi).

  • Caractéristiques du transmetteur

    Grande flexibilité dans l'intégration système – grand choix d'interfaces de communication. Mise en service rapide – appareils préconfigurés. Récupération automatique des données pour la maintenance. Version compacte ou séparée. Sorties flexibles et Modbus RS485.

  • Gamme de diamètre nominal

    DN 8 à 25 (⅜ à 1")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4435 (316L)
    Raccord : 1.4404 (316)

  • Variables mesurées

    Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence

  • Erreur de mesure max.

    Débit massique : ±0,5 % du lot

  • Gamme de mesure

    0 à 150 kg/min (0 à 330 lb/min)

  • Pression de process max.

    350 bar (5080 psi)

  • Gamme de température du produit

    –50 à +150 °C (–58 à +302 °F)

  • Gamme de température ambiante

    Standard : –20 à +60 °C (–4 à +140 °F)
    Option : –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301 (304), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    Fonte d'aluminium à revêtement pulvérisé

  • Indice de protection

    IP67, boîtier de type 4X. Transmetteur séparé : IP67, boîtier de type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
    Configuration possible via afficheur sur site et outils de configuration

  • Sorties

    4 sorties modulaires :
    0‐20 mA (active)/4‐20 mA (active/passive)
    Sortie impulsion/fréquence/tout ou rien (passive), impulsion déphasée
    Relais

  • Entrées

    1 entrée modulaire : état

  • Communication numérique

    HART, Modbus RS485

  • Alimentation

    DC 16 à 62 V
    AC 85 à 260 V (45 à 65 Hz)
    AC 20 à 55 V (45 à 65 Hz)

  • Certificats Ex

    ATEX, IECEx, NEC/CEC, NEPSI

  • Autres agréments et certificats

    Certificat matière 3.1, étalonnage sur banc d'étalonnage accrédité (selon ISO/IEC 17025), transactions commerciales
    CRN
