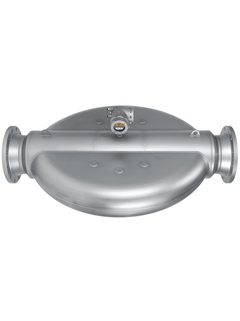

Débitmètre massique Coriolis Proline Promass 83X

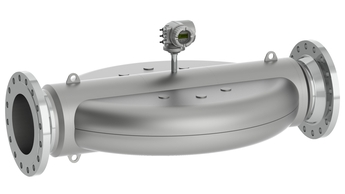

Débitmètre massique Coriolis - Proline Promass 83X ©Endress+Hauser

Le débitmètre haute capacité à 4 tubes avec fonctionnalités de transmetteur étendues

Le Promass 83X est conçu pour répondre aux exigences de l’industrie du pétrole et du gaz. Les applications typiques incluent les pipelines et les transferts vers et à partir de navires, camions ou wagons. La clé de la précision du Promass X réside dans sa construction 4 tubes brevetée, la première de ce type au monde. D'un diamètre de 12", 14" ou 16" et d'une précision jusqu'à 0,05 %, le débitmètre massique Coriolis à 4 tubes Promass 83X est idéal pour les applications haut débit exigeant une fiabilité élevée et requérant peu d'entretien.

  • Avantages

    • Bénéfices accrus – point d'installation unique offrant une précision maximale pour de grandes quantités

    • Moins de points de mesure – mesure multivariable (débit, masse volumique, température)

    • Faible encombrement – pas besoin de longueurs droites d'entrée...

  • Domaine d'application

    • Le principe de mesure fonctionne indépendamment des propriétés physiques du fluide comme la viscosité ou la densité.

    • Pour des débits extrêmement élevés et des performances exceptionnelles dans des applications on/offshore de l'industrie du pétrole & gaz.

    Caractéristiques de l'appareil

    • Diamètre nominal : DN 300 à 400 (12 à 16")

    • Système à 4 tubes avec faible perte de charge

    • Construction...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Coriolis

  • Caractéristiques principales

    Le débitmètre quatre tubes haute capacité avec fonctionnalité de transmetteur étendue. Pour les débits les plus élevés et performances exceptionnelles dans des applications on/offshore dans l'industrie du pétrole & gaz.

  • Caractéristiques du capteur

    Bénéfices accrus – point d'installation unique avec précision maximale pour de grandes quantités. Moins de points de mesure – mesure multivariable (débit, densité, température). Faible encombrement – pas de longueurs droites d'entrée/de sortie. Diamètre nominal : DN 300 à 400 (12 à 16"). Système quatre tubes avec faible perte de charge.

  • Caractérisitiques du transmetteur

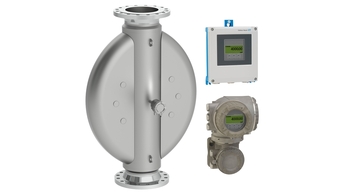

    Qualité – logiciel pour remplissage, densité & concentration, diagnostic étendu. Options de transmission des données flexibles – grand nombre de types de communication. Récupération automatique des données pour la maintenance. Affichage 4 lignes rétroéclairé avec commande tactile. Appareil en version compacte ou séparée.

  • Gamme de diamètre nominal

    DN 300 à 400 (12 à 16")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4404 (316/316L)
    Raccord : 1.4404 (316/316L)

  • Variables mesurées

    Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence, concentration

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,1 % (standard), 0,05 % (option)
    Débit volumique (liquide) : ±0,1 %
    Débit massique (gaz) : ±0,35 %
    Densité (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 4100 t/h (0 à 4520 tn. sh./h)

  • Pression de process max.

    PN 100, Class 600

  • Gamme de température du produit

    –50 à +180 °C (–58 à +356 °F)

  • Gamme de température ambiante

    Standard : –20 à +60 °C (–4 à +140 °F)
    Option : –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4404 (316L), extrêmement résistant à la corrosion

  • Matériau du boîtier du transmetteur

    Fonte d'alu moulé avec revêtement pulvérisé
    1.4301 (304), tôle
    CF3M (316L), fonte

  • Indice de protection

    IP67, boîtier de type 4X. Transmetteur séparé : IP67, boîtier de type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
    Configuration possible via afficheur sur site et outils de configuration

  • Sorties

    4 sorties modulaires :
    0-20 mA (active)/4-20 mA (active/passive)
    Sortie impulsion/fréquence/tout ou rien (passive)
    Relais

  • Entrées

    2 entrées modulaires :
    Etat
    0-20 mA (active)/4-20 mA (active/passive)

  • Communication numérique

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • Alimentation

    DC 16 à 62 V
    AC 85 à 260 V (45 à 65 Hz)
    AC 20 à 55 V (45 à 65 Hz)

  • Certificats Ex

    ATEX, IECEx, FM, CSA, NEPSI

  • Autres agréments et certificats

    Certificat matière 3.1, étalonnage sur banc d'étalonnage accrédité (selon ISO/IEC 17025), NAMUR, SIL, marine
    PED, CRN, AD 2000
    NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK

  • Sécurité du produit

    Marquage CE, C-Tick, EAC

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR

  • Agréments et certificats Marine

    Agrément Marine

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1

    NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK

  • Principe de mesure

    Coriolis

  • Caractéristiques principales

    Le débitmètre quatre tubes haute capacité avec fonctionnalité de transmetteur étendue. Pour les débits les plus élevés et performances exceptionnelles dans des applications on/offshore dans l'industrie du pétrole & gaz.

  • Caractéristiques du capteur

    Bénéfices accrus – point d'installation unique avec précision maximale pour de grandes quantités. Moins de points de mesure – mesure multivariable (débit, densité, température). Faible encombrement – pas de longueurs droites d'entrée/de sortie. Diamètre nominal : DN 300 à 400 (12 à 16"). Système quatre tubes avec faible perte de charge.

  • Caractérisitiques du transmetteur

    Qualité – logiciel pour remplissage, densité & concentration, diagnostic étendu. Options de transmission des données flexibles – grand nombre de types de communication. Récupération automatique des données pour la maintenance. Affichage 4 lignes rétroéclairé avec commande tactile. Appareil en version compacte ou séparée.

  • Gamme de diamètre nominal

    DN 300 à 400 (12 à 16")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4404 (316/316L)
    Raccord : 1.4404 (316/316L)

  • Variables mesurées

    Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence, concentration

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,1 % (standard), 0,05 % (option)
    Débit volumique (liquide) : ±0,1 %
    Débit massique (gaz) : ±0,35 %
    Densité (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 4100 t/h (0 à 4520 tn. sh./h)

  • Pression de process max.

    PN 100, Class 600

  • Gamme de température du produit

    –50 à +180 °C (–58 à +356 °F)

  • Gamme de température ambiante

    Standard : –20 à +60 °C (–4 à +140 °F)
    Option : –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4404 (316L), extrêmement résistant à la corrosion

  • Matériau du boîtier du transmetteur

    Fonte d'alu moulé avec revêtement pulvérisé
    1.4301 (304), tôle
    CF3M (316L), fonte

  • Indice de protection

    IP67, boîtier de type 4X. Transmetteur séparé : IP67, boîtier de type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
    Configuration possible via afficheur sur site et outils de configuration

  • Sorties

    4 sorties modulaires :
    0-20 mA (active)/4-20 mA (active/passive)
    Sortie impulsion/fréquence/tout ou rien (passive)
    Relais

  • Entrées

    2 entrées modulaires :
    Etat
    0-20 mA (active)/4-20 mA (active/passive)

  • Communication numérique

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • Alimentation

    DC 16 à 62 V
    AC 85 à 260 V (45 à 65 Hz)
    AC 20 à 55 V (45 à 65 Hz)

  • Certificats Ex

    ATEX, IECEx, FM, CSA, NEPSI

  • Autres agréments et certificats

    Certificat matière 3.1, étalonnage sur banc d'étalonnage accrédité (selon ISO/IEC 17025), NAMUR, SIL, marine
    PED, CRN, AD 2000
    NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK

  • Sécurité du produit

    Marquage CE, C-Tick, EAC

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR

  • Agréments et certificats Marine

    Agrément Marine

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1

    NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK
