Radar de niveau
Time-of-Flight
Micropilot FMR56

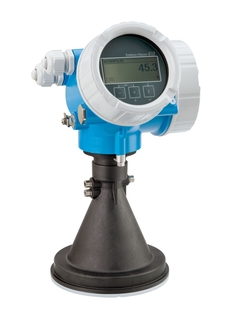

Radar de niveau Micropilot FMR56 boîtier aluminium ©Endress+Hauser

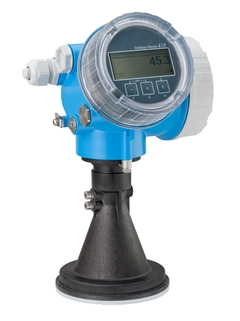

Radar de niveau Micropilot FMR56 boîtier plastique ©Endress+Hauser

Principe de mesure du temps de parcours

Vidéo sur la mise en service du radar à émission libre Micropilot FMR5x et du radar filoguidé Levelflex FMP5x

Concept unique de gestion des données HistoROM pour une mesure de niveau fiable

Algorithmes intelligents permettant une mesure de niveau fiable grâce au Multi-Echo Tracking

Appareil de base, économique, pour la mesure de niveau dans les solides

Le radar de niveau Micropilot FMR56 est destiné aux conditions de process avec faibles contraintes comme on les trouve dans les silos ou trémies de solides. Le radar à émission libre Micropilot est utilisé pour la mesure de niveau continue sans contact dans les solides pulvérulents ou granuleux. La mesure est insensible à la poussière, aux bruits de remplissage, aux couches thermiques et aux couches de gaz.

  • Avantages

    • Mesure fiable même en cas de fluctuations des propriétés du produit et du process

    • Concept de gestion des données HistoROM pour une mise en service, une maintenance et un diagnostic simples et rapides

    • Fiabilité extrême même en présence d'obstacles dans la...

  • Domaine d'application

    L'antenne cornet plaquée PP peut facilement être alignée avec la surface des solides grâce au support de montage ou à un joint orientable.

    • Raccords process : support de montage ou bride tournante

    • Température : -40 à +80 °C (-40 à +176 °F)

    • Pression : -1 à +...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Radar / Solides

  • Caractéristiques / Applications

    Pour des applications simples :
    Mesure de niveau sans contact, fiable, dans des silos ou des cuves de stockage de solides en vrac

  • Spécificités

    Heartbeat Technology,

    Mise en service via Bluetooth®,

    Configuration et maintenance via l'app SmartBlue,

    Sécurité et fiabilité avec le Multi-Echo Tracking,

    HistoROM,

    Etiquette RFID pour une identification simple

  • Alimentation / Communication

    2 fils (HART / PROFIBUS PA/ FOUNDATION Fieldbus)

    4 fils (HART)

    Technologie sans fil Bluetooth® et app (en option)

  • Fréquence

    Bande K (~26 GHz)

  • Antenne

    Cornet DN80/3", plaquée PP

    Cornet DN100/4", plaquée PP

  • Précision

    +/- 3 mm (0.12 in)

  • Température ambiante

    -40 °C ... +80 °C
    (-40 °F ... +176 °F)

  • Température de process

    -40 °C ... +80 °C
    (-40 °F ... +176 °F)

  • Pression process abs./Limite surpress. max.

    Vide...3 bar

    (vide...43.5 psi)

  • Pièces en contact avec le produit

    PP, UP

  • Raccord process

    Bride :

    UNI DN80...DN150
    (3"...6")

    Support de montage

  • Distance de mesure max.

    30 m (98 ft)

  • Communication

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

    Technologie sans fil Bluetooth®

  • Certificats / Agréments

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, KC

  • Agréments de sécurité

    SIL

  • Options

    Afficheur,

    Configuration personnalisée

    Configuration à distance via l'app SmartBlue et Bluetooth®

  • Limites de lʹapplication

    CD < 1,6

    Réduction de la gamme de mesure max. possible en raison de :

    Produits ayant de faibles propriétés de réflexion

    Talutage

    Surfaces de solides en vrac extrêmement meubles, par ex. solides en vrac avec un faible poids apparent pour le remplissage pneumatique

    Colmatage, en particulier de produits humides

Documents / Manuels / Logiciels

Accessoires / pièces de rechange

Nr
Order code
Specification
  • 19
    • Nr 19 Order code 71115175

      Filtre de boîtier laiton/Ni GT19/20,1pce

      comprenant: bouchon filtre laiton nickel, filtre de compensation de pression. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Utilisation: Promass 200/TB2, Prosonic Flow 200, Promag200. Prowirl 200.

  • 17
    • Nr 17 Order code 71115176

      Griffes de sécurité pour boîtier

      Utilisation: boîtier GT18/GT19/GT20 FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Utilisation: Promass 200/TB2, Prosonic Flow 200. Prowirl 200.

  • 20
    • Nr 20 Order code 71110292

      Couvercle GT19 PBT, hublot, joint, EPDM

      Matériau: plastique PBT-FR. : PC. Joint torique EPDM, revêtu PTFE. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67, FHX50.

    • Nr 20 Order code 71110293

      Couvercle GT19 PBT, EPDM

      Matériau: synthétique PBT, métallisé. Joint torique EPDM, revêtu PTFE. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67.

    • Nr 20 Order code 71110297

      Couvercle GT20 alu, hublot, joint

      Matériau: aluminium, revêtu. Joint torique EPDM, revêtu PTFE. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 20 Order code 71110299

      Couvercle GT20 alu, joint

      Matériau: aluminium, revêtu. Joint torique EPDM, revêtu PTFE. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 25
    • Nr 25 Order code 71110295

      Couvercle GT19 PBT, bornier Ex, EPDM

      Matériau: synthétique PBT, métallisé. Utilisation: compartiment raccordement, pas pour Ex d/XP, FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67.

    • Nr 25 Order code 71110301

      Couvercle GT20 alu, bornier Ex, joint

      Matériau: aluminium, revêtu. Joint torique EPDM, revêtu PTFE. Utilisation: compartiment raccordement, pas pour Ex d/XP, FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71110302

      Couvercle GT20 alu, bornier Ex d, joint

      Matériau: aluminium, revêtu. Joint torique EPDM, revêtu PTFE. Utilisation: comp. raccordement Ex d/XP, FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185517

      Couvercle GT20 Alu, Terminal, OVP,joint

      Matériau: Aluminium. Joint torique en EPDM, recouvert de PTFE. Utilisation: Compartiment de raccordement, pour la protection contre les surtensions, pas pour Ex d / XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Utilisation: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185518

      Couverture GT19 PBT, term., OVP, EPDM

      Matériaux: Plastiques PBT métallisé Joint torique en EPDM, recouvert de PTFE Utilisation: Compartiment de raccordement, Protection contre les surtensions, pas pour Ex d/XP. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. FMR60/62/67.

  • 65
    • Nr 65 Order code 71110303

      Set de joints de boîtier GT18,GT19,GT20

      Comprenant: Joint torique 88,5x3,53 EPDM / PTFE, couvercle de compartiment électronique, boitier de GT19. Joint torique 88,5x3,53 NBR, couvrir le compartiment électronique, boitier de GT18, GT20. Joint torique 91,67x3,53 EPDM / PTFE, couvercle de compartiment électrique, boitier de GT19 Joint torique 91,67x3,53 NBR, couvrercle de compartiment électrique, boitier de GT18, GT20. Joint torique 50,39x3,53 EPDM / PTFE, boitier / capteur. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Utilisation: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71128617

      Protection surtensions (OVP10),1 voie

      4-20mA HART. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Utilisation: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71128619

      Protection surtensions (OVP20),2 voies

      4-20mA HART, PROFIBUS PA, FOUNDATION Fieldbus, Imp./Freq./Contact TOR. Utilisation : FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Utilisation : Promass 200, Prosonic Flow 200,Promag 200.

  • 34
    • Nr 34 Order code 71108594

      Module E/S, 2-fils, 4-20mA, HART, Ex,V2

      Pas pour Ex d/XP. 1x sortie courant HART. Version 2. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71108599

      Module E/S, 2-fils, 4-20mA,HART, PFS, Ex

      NON-Ex, Ex. 1x sortie couant HART, 1x PFS. PFS=switch output. Utilisation: FMP50/51/52/53/54/55/56/57. FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71164940

      I/O module, 2-fil, PA/FF, PFS, Ex V2

      Non-Ex, Ex PROFIBUS PA, FOUNDATION Fieldbus. PFS = commutateur de sortie. Version 2. Utilisation: FMP50/51/52/53/54/55/56/57. FMR50/51/52/53/54/56/57. Utilisation: Promass 200, Prowirl 200, Promag 200.

    • Nr 34 Order code 71187812

      Mod.E/S niv.2-fils 4-20mA,HART,Ex, LP V2

      Version 2 Pas pour Ex d/XP. LP=low powered. 1x sortie courant HART. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71207473

      Mod E/S. Niv.,4-filsDC,4-20mA,HART,Ex,V2

      Non-Ex, Ex. 10,4-48VDC. 1x sortie courant HART. Version 2. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71207474

      Mod E/S. Niv.,2-fils,2x4-20mA,HART,Ex,V2

      Non-Ex, Ex. 2x sortie courant, 4-20mA HART + 4-20mA analog. Version 2. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71207475

      Mod E/S. Niv.,4-filsAC,4-20mA,HART,Ex,V2

      Non-Ex, Ex. 90-253VAC. 1x sortie courant HART. Version 2. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

  • 37
    • Nr 37 Order code 71110279

      Set bornes 4 fils, module E/S

      Comprenant: 2x borne 2-broches, verte, 2x borne 2-broches, rouge. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 37 Order code 71110280

      Set bornes 2 fils, module E/S

      Comprenant: 4x bornes 2-broches, vertes, Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Utilisation: Promass 200/TB2, Prosonic Flow 200, Promag 200. Prowirl 200.

  • 30
  • 40
    • Nr 40 Order code XPD0024-

      Module affichage,SD02, boutons poussoirs

      Pour boitier : GT18, GT19, GT20. Utilisation: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50. Promass 200 / TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Consiste en: Afficheur SD02, câble spiralé, câble plat, couvercle de connecteur.

    • Nr 40 Order code XPD0025-

      Module d'affichage, SD03, Touch Control

      Pour boitier: GT18, GT19, GT20. Utilisation : FMP 50/51/52/53/54/55/56/57, FMR 50/51/52/53/54/56/57, FHX50. Promass 200 / TB2, Prosonic Flow 200, Promag 200, Prowirl 200. Se compose de: Afficheur SD03 rétroéclairé, câble plat, couvercle de connecteur.
