Données clés
-
Précision
0,15%
Platine 0,075% -
Température de process
-20 °C...125 °C
(-4 °F...275 °F) -
Gamme de mesure de pression
100 mbar...40 bar
(1.5 psi...600 psi) -
Pression process / Limite surpress. max.
60 bar (900 psi)
-
Distance de mesure max.
400 m (1312 ft) H2O
-
Pièces en contact avec le produit
Ceraphire
Joint
Alloy C276
316L -
Matériau de la membrane de process
Céramique
-
Cellule de mesure
100 mbar...40 bar
(1.5 psi...600 psi)
relative/ absolue
Domaine d'application

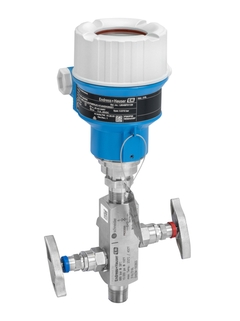

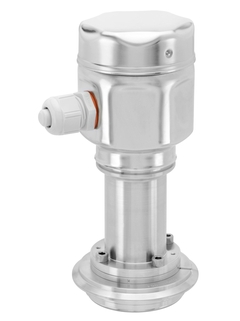

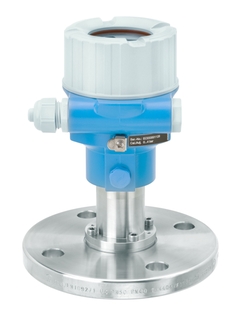

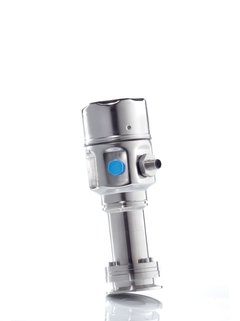

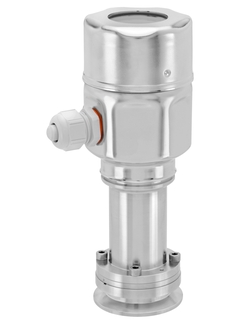

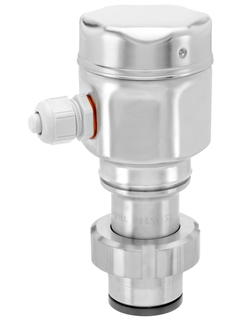

Le capteur - transmetteur de pression numérique Cerabar PMC51 avec cellule de mesure céramique est utilisé typiquement dans les industries de process et hygiéniques pour la mesure de pression, niveau ou volume dans les liquides et gaz. Il garantit une grande sécurité du système grâce à la membrane céramique résistante aux dépressions avec détection de rupture intégrée. Le menu Quick Setup avec gamme de mesure réglable simplifie la mise en service, réduit les coûts et permet un gain de temps. SIL2 selon IEC 61508 / IEC 61511.
Boîtier aluminium ou inox (316L) à compartiment unique.
Raccords process : raccords filetés, brides ou raccords hygiéniques
Température de process : -40 à +130 °C (-40 à +266 °F), 150 °C (302 °F) pendant 1 h
Gammes de mesure : -1/0 jusqu'à +40 bar (-15/0 à +600 psi)
Précision : ±0,1%, "Platinum" ±0,075%
Certificats internationaux pour la protection contre les explosions, SIL, agréments hygiéniques, agréments Marine
Avantages
Idéal pour les applications de vide et les applications avec milieux corrosifs et abrasifs
Sécurité de process grâce à la détection de rupture de la membrane
Cellule céramique ultrapure résistante aux surpressions (99,9% Al2O3)
Résistance à la condensation même pour les applications hygiéniques
Mise en service simple par menus déroulants via l'afficheur local, 4 à 20mA avec HART, PROFIBUS PA, FOUNDATION Fieldbus
Pression de process jusqu'à SIL2, certifié selon IEC 61508 et IEC 61511
Disponible avec manifolds montés : toujours prêt, toujours testé contre les fuites
