Données clés
-
Précision
Classe A selon IEC 60751
Classe B selon IEC 60751 -
Temps de réponse
63% rt = 2,0 s
-
Pression process max. (statique)
à 20°C : 250 bar (3.626 psi)
dépend de la configuration -
Gamme de temperature de service
Pt100 :
-200 °C ...600 °C
-328 °F ...1.112 °F) -
Longueur dʹimmersion sur demande
jusqu'à 2439 mm (96")
autres sur demande
Domaine d'application
The high modular thermometer is used for several applications in almost all industries. Examples are heat exchangers, dryers, process reactors , reactor stations, etc. With different head transmitter it's a complete unit ready for use with enhanced measurement accuracy and reliability. It also enables very fast response times, due to direct contact measurement without thermowell. A variety of process connections and dimensions offer flexible application possibilities.

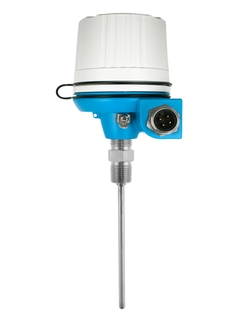

The TH11 temperature sensors are RTD's designed for use in the process industry or factory automation type of environment. They are made up of a measurement probe with a RTD, insulation and sheath.
Among other applications the sensors can be used on:
Heat exchangers
Power & recovery areas
Carbon regeneration furnaces
Dryers
Flue Gas
Compressor stations
Process reactors
Avantages
High flexibility due to modular assembly with standard terminal heads and customized immersion length
One source shopping for temperature measurement solutions. World class transmitter with integrated sensor offering for heavy process industry applications. Remove and install straight out of the box!
Improved galvanic isolation on most devices (2 kV)
Simplified model structure: Competitively priced, offers great value. Easy to order and reorder. A single model number includes sensor and transmitter assembly for a complete point solution.
All iTEMP® transmitters provide long term stability ≤ 0.05 % per year
Fast response time with reduced/tapered tip form
Head or field transmitter with easy selection: Analog output 4 to 20 mA, HART®, PROFIBUS® PA or FOUNDATION Fieldbus™
Lean selection
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
FLEX selections | Excellence technique | Simplicité |
---|---|---|
Fundamental selection Parfait pour les applications de base |
Excellence technique
|
Simplicité
|
Lean selection Performances optimales pour piloter les applications standards |
Excellence technique
|
Simplicité
|
Extended selection Fonctionnalités avancées pour maximiser vos process |
Excellence technique
|
Simplicité
|
Xpert selection Performances exceptionnelles pour applications exigeantes |
Excellence technique
|
Simplicité
Variable |
-
-
Information technique (TI)
TI TH11 et TH12
Thermorésistance (RTD) universelle avec tête de raccordement ou fils de
rallonge pour les applications de process et de laboratoireEN FR 12/12/202204/01/202131/05/201804/09/2015Langue:
French
Version:
12/12/2022
Taille du fichier:
1.6 MB
Nom du fichier:
TI00108TFR_1622-00.pdf
-
-
-
Information technique (TI)
Technical Information for TH11 and TH12
General purpose RTD with connection lead or conductor extension lead
wires for process and laboratory applicationsLangue:
Anglais
Version:
06/12/2011
Taille du fichier:
1.5 MB
Nom du fichier:
TI00108ren_0111.pdf
-
-
-
Instructions courtes (KA)
TH11 Compact Instructions
RTD Temperature Sensor
EN FR 04/02/201302/07/2007Langue:
Anglais
Version:
04/02/2013
Taille du fichier:
698.9 KB
Nom du fichier:
Ka00178ren_1312.pdf
-
-
-
Documentation spéciale (SD)
Device viewer
Technical documentation in other languages
Langue:
Anglais
Version:
14/07/2021
Taille du fichier:
478.5 KB
Nom du fichier:
SD02429R09EN_0121.pdf
-
-
-
Domaines d'activité (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Langue:
Allemand
Version:
17/05/2023
Taille du fichier:
17.9 MB
Nom du fichier:
FA00006Tde_2223_online.pdf
-
-
-
Domaines d'activité (FA)
Misura della temperatura
Misura della temperatura
Termometri e trasmettitori per l'industria di processoLangue:
Italien
Version:
09/07/2024
Taille du fichier:
20.3 MB
Nom du fichier:
FA00006Tit_2223.pdf
-
-
-
Domaines d'activité (FA)
Temperature measurement
Thermometers and transmitters for the process industry
Langue:
Anglais
Version:
17/05/2023
Taille du fichier:
18 MB
Nom du fichier:
FA00006Ten_2223_online.pdf
-
-
-
Domaines d'activité (FA)
Mesure de température
Capteurs et transmetteurs de température pour les industries de process
Langue:
French
Version:
20/12/2019
Taille du fichier:
60.9 MB
Nom du fichier:
FA00006TFR-Mesure de temperature.pdf
-
-
-
Domaines d'activité (FA)
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Langue:
Espagnol
Version:
20/04/2018
Taille du fichier:
5.5 MB
Nom du fichier:
FA00006Tes_Catalogo Temperatura_1818.pdf
-
-
-
Domaines d'activité (FA)
Misura della temperatura
Termometri e trasmettitori per l'industria di processo
Langue:
Italien
Version:
17/02/2020
Taille du fichier:
30.6 MB
Nom du fichier:
FA00006TIT_2020.pdf
-
