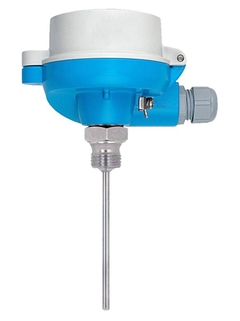

TR25
Thermorésistance modulaire
Technologie de mesure de température standard et complète pour presque toutes les industries
Le capteur de température est utilisé principalement dans l'industrie chimique mais également dans d'autres industries. L'appareil avec transmetteur en tête de sonde est une unité complète prête à l'emploi avec précision et fiabilité améliorées par rapport aux capteurs raccordés directement. Un grand choix de raccords process, de dimensions et de matériaux permet une utilisation dans diverses applications.
-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
Sélections FLEX | Excellence technique | Simplicité |
---|---|---|
Sélection Fundamental Répondez à vos besoins fondamentaux en matière de mesure |
Excellence technique
|
Simplicité
|
Sélection Lean Gérez facilement vos process de base |
Excellence technique
|
Simplicité
|
Sélection extended Optimisez vos process grâce à des technologies innovantes |
Excellence technique
|
Simplicité
|
Sélection Xpert Maîtrisez vos applications les plus difficiles |
Excellence technique
|
Simplicité
Variable |
-
Données clés
-
Précision
Classe A selon IEC 60751
Classe AA selon IEC 60751 -
Temps de réponse
Selon la configuration
t50 = 2 s
t90 = 5 s -
Pression process max. (statique)
à 20 °C : 40 bar (580 psi)
-
Gamme de temperature de service
PT 100 :
-200 °C ...600 °C
(-328 °F ... 1.112 °F) -
Longueur dʹimmersion sur demande
jusqu'à 10.000,00 mm (393,70'')
-
Sélection rapide
Configuration personnalisée
-
Avantages
Grande flexibilité grâce à sa construction modulaire avec têtes de raccordement standard selon DIN EN 50446 et longueurs d'immersion personnalisables
Grande compatibilité de l'insert et construction selon DIN 43772
Temps de réponse rapide avec extrémité...
-
Domaine d'application
Domaine d'applications universel
Gamme de mesure: –200 à 600 °C (–328 à 1 112 °F)
Gamme de pression statique jusqu'à 40 bar (580 psi)
Protection: jusqu'à IP67
Documents / Manuels / Logiciels
-
Omnigrad T TR25
Technical Information
Modular RTD assembly without extension neck with threaded process
connectionInformation technique (TI) -
Information technique Omnigrad T TR25
Thermomètre sans tube prolongateur. Raccord fileté sous la tête.
Electronique PCP (4...20 mA), HART® ou PROFIBUS PA®Information technique (TI) -
TRxx, TCxx, TS211, iTHERM TS111, TM211, TPx100, TSx310, TM1x1, TM411,
TM412
Thermometers and inserts
Ex nA IIC T6...T1 GcConseils de sécurité ATEX (XA) -
Omnigrad TRxx, TCxx, TxCxxx
RTD/TC modular thermometers
0Ех ia IIC T6…T1 Ga Х
Ga/Gb Ех ia IIC T6…T1 Ga Х
Ех ia IIIC 85 °C…450 °C Da Х
Ех ia IIIC 85 °C…450 °C Da/Db ХConseils de sécurité ATEX (XA) -
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли
Information spécifique (CP)08/11Russe -
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленностиInformation spécifique (CP)04/10Russe -
Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC General purpose
Code produit: TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TR10-, TR11-, TR12-, TR13-
Manufacturer DeclarationAnglais -
Process RTD General purpose
Code produit: TR25-
Numéro de déclaration: HE_00513_01.17
Spécifications du fabricant: RoHSManufacturer DeclarationAnglais -
RTD-thermometer, Process TC Heavy duty, Process TC General purpose, Process TC Explosion proof, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Explosion proof, Process RTD direct in contact, Process RTD Direct contact, Plugs RTD direct contact, Magphant, Low cost RTD General purpose, Industrial Modular Thermometer
Code produit: TR15-, TR13-, TR12-, TR11-, TR10-, TMT470L-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR35L-, TMR35-, TMR31L-, TMR31-, TM411-, TM401-, TH56-, TH55-, TH54-, TH53-, TH52-, TH51-, TR24-, TTR35-, TTR31-, TST90-, TST602-, TST487-, TST434-, TST41N-, TST414-, TST410-, TST40N-, TST310-, TST187-, TSM487-, TSM187-, TSC310-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TH27-, T55-, T54-, T53-, T15-, T14-, T13-, OTR96-, OTR95-, OTR94-, OTR93-, OTR92-, OTR91-, OTR90-, OTR35-, OTR31-, MLTTS01-, MLTTS00-, GPTL-, DTT35L-, DTT35-, DTT31L-, DTT31-, TAF11-, TH18-, TH17-, TH15-, TH14-, TH13-, TH12-, TH11-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-
Numéro de déclaration: EC_00568_01.17EU DeclarationAllemand , Anglais , fr -
Process TC Heavy duty, Process TC General purpose, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, ACCESSORIES: T_INSERTS, ACCESSORIES: TC INSERT, ACCESSORIES: RTD INSERT
Code produit: TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR10-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM111-, TM131-, TM411-, TM412-, TPC100-, TPR100-
Numéro de déclaration: EC_00169_02.16EU DeclarationAllemand , Anglais , fr -
Process TC Heavy duty, Process TC General purpose, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, Low cost RTD General purpose
Code produit: TM412-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TST40N-, TST41N-, TST434-, TM411-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM101-, TM111-, TM121-, TM131-, TM401-, TM402-
Numéro de déclaration: EC_00136_02.16EU DeclarationAllemand , Anglais -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic
Code produit: TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS101-, TS111-, TST310-, TST434-, TST602-, TR45-, TR44-, TR25-, TR24-, TR15-, TR13-, TR12-, TR11-, TR10-, TPR300-, TPR100-, TM411-, TM401-, TET300-
Région/Pays: Russia (TR CU)
Organisme d\'accréditation: EAC
Numéro d\'agrément: TC RU D-DE.AZ01.B.01156DiversRusse -
Process RTD General purpose, Process RTD Heavy duty, Process TC General purpose, Process TC Heavy duty
Code produit: TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TR24-, TR15-, TR13-, TR12-, TR11-, TR10-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Région/Pays: China
Organisme d\'accréditation: ACMA
Numéro d\'agrément: MD-17033A/09/ENDiversAnglais -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS, Low cost RTD General purpose, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, RTD-thermometer
Code produit: TR88-, TS111-, TSM187-, TSM487-, TST187-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST487-, TST602-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TR24-, TR15-, TR13-, TR12-, TR11-, TR10-, TPR300-, TPR100-
Région/Pays: Russia
Organisme d\'accréditation: Rosstandart
Numéro d\'agrément: IT.C.32.004.A_66572MetrologyRusse
Accessoires / pièces de rechange
-
-
Order code 52028179
Joint 67,5x2,9x1,5 VMQ/PTFE, 5 pièces
joint de couvercle profilé Utilisation: boîtier inox F15
-
Order code 60017971
Afficheur LCD pour TA20J
-
Order code 71043745
Set de filtres de boîtier F15/T17, 3 pcs
Composé d'un : bouchon avec filtre, joint torique Utilisation: boitier F15. Non Ex.
-
Order code 71090687
Connecteur Fieldbus PA M20; M12;150mm
-
Order code 71044061
Kit de fixation cplt TMT85/84 EU (europe
2x vis, 2x ressorts, 2x rondelles, 1x joint de connecteur CDI
-
Order code 71367427
-
Order code 71142762
O-Ring 44,17x1,78 EPDM labs free black
-
-
-
Nr A Order code TA20A-
Tête de raccordement TA20A
"Produit phased out,disponibilité limitée." Tête de raccordement en fonte d'aluminium pour montage sur protecteur Ensemble recouvert d'une peinture époxy. Température maxi. : 100°C/ 95°C en ATEX Protection IP55 et IP68 en option. Peut recevoir un transmetteur en tête.
-
Nr A Order code TA20B-
Tête de raccordement TA20B
Produit phase out, Disponibilité limitée. Tête de raccordement en polyamide pour montage sur protecteur Pour montage d'insert avec transmetteur ou bornier ceramique Montage sur protecteur fileté. Température maxi : 80°C Protection : IP65
-
Nr A Order code TA20D-
Tête de raccordement TA20D
Produit phase out, Disponibilité limitée. Tête de raccordement à couvercle pivotant pour montage sur protecteur. Permet le montage d'un transmetteur ou d'un bornier céramique Materiau: Fonte d'aluminium Température maxi : 100°C/ 95°C ATEX Protection : IP 66
-
Nr A Order code TA20R-
Tête de raccordement TA20R
"Produit phased out,disponibilité limitée." Pour recevoir un insert de mesure avec transmetteur de tête ou Embase. Pour une installation sur un Tube prolongateur ou le conduit. Matière: AISI316L/1.4404. Température ambiante: max. 100 OC; ATEX: +95 oC. Protection: IP66/67.
-
Nr A Order code TA20W-
Tête de raccordement TA20W
Produit phased out,disponibilité limitée. Tête de raccordement en fonte d'alu. couvercle pivotant, fermeture rapide. Peut recevoir un transmetteur ou un bornier céramique Température maxi : 100°C/ 95°C ATEX Protection : IP66
-
Nr A Order code TA21E-
Tête de raccordement TA21E
Tête de raccordement en fonte d'alu. avec couvercle vissé. Température max.: +100°C; + 95°C ATEX Protection : IP65
-
-
-
Order code FXA195-
Commubox FXA195
Modem HART/USB pour la configuration et la maintenance de l'instrumentation HART via un logiciel sur PC :: Le module s'utilise hors zone, mais peut se connecter sur une boucle SI :: Sil2, IEC61508
-
Order code READWIN-
Readwin 2000 Logiciel config.+ visualis.
-
-
-
Nr D Order code TMT180-
iTEMP TMT180, transm. de températ. Pt100
Transmetteur programmable par PC Entrée : Pt100 (2, 3 ou 4 fils) Sortie 4 à 20 mA, 2 fils Mode défaut selon NAMUR NE 43 Montage: tête forme B, DIN EN50446 Listé UL.
-
Nr D Order code TMT181-
iTEMP TMT181, transmetteur de temp. PCP
Transm. de temp. programmable par PC Entrée: Pt100, TC, Ohm ou mV Sortie 2 fils 4-20mA, isolation galv. Mode défaut selon NAMUR NE 43 Montage: tête forme B, DIN EN50446 Listé UL.
-
-
-
Order code TXU10-
Kit de configuration TXU10-
Pour transmetteurs programmables par PC Logiciel de configuration + câble d'interface PC USB.
-
-
-
Nr D Order code TMT82-
iTEMP TMT82, Transmitter HART
Transmetteur de température 2 entrées Séparation galvanique 2kV (entrée/sortie) Entrée: Pt100, TC, Ohm ou mV. ::Très fiable en raison de la détection de la dérive et du capteur de secours. ::En option: Donc, pour les applications critiques de sécurité par le moyen de SIL 2/3 selon. IEC61508.
-
Nr D Order code TMT84-
iTEMP TMT84, transmetteur PA
Transmetteur de température à 2 entrées. Diagnostic avancé: monitoring capteur. Profibus PA Profile 3.02. Isolation galvanique 2kV. Entrée: Pt100, TC, Ohm ou mV. Consommation de courant: 11 mA. Montage: tête forme B, DIN EN50446. Réglage usine: CH1: Pt100, 3-fils, oC CH2: inactif. Différents choix de configurations en option.
-
Nr D Order code TMT85-
iTEMP TMT85, transmetteur de temp. FF
Transmetteur de température à 2 entrées Diagnostic avancé: monitoring capteur Protocole FOUNDATION Fieldbus Isolation galvanique 2kV Entrée: Pt100, TC, Ohm ou mV Consommation de courant: 11 mA. Montage: tête forme B, DIN EN50446 Réglage usine: CH1: Pt100, 3-fils, oC CH2: inactif Différents choix de configurations en option
-
Nr D Order code TID10-
Afficheur TID10
Pour montage en tête de sonde, embrochable sur transmetteur. Compatible avec TMT82, TMT84 et TMT85. Affichage de la valeur mesurée . 12 DIP-switches sur face inférieure. Réglages: FF: Simulation, Ecriture verrouillée
-
-
-
Nr A Order code TA30A-
Tête de raccordement TA30A
Pour montage bornier ou transmetteur de tête de sonde + afficheur en option. Couvercle bas, à charnière, en option avec hublot Matériau: aluminium Revêtement: à base de poudre polyester Couleur: corps bleu, couvercle gris Température ambiante: -50...150 oC (boîtier) Protection: IP66/68, NEMA4X (boîter).
-
Nr A Order code TA30D-
Tête de raccordement TA30D
Double compartiment pour montage double transmetteur ou double bornier Couvercle haut, à charnière. Matériau: aluminium Revêtement: à base de poudre polyester Couleur: corps bleu, couvercle gris Température ambiante: -50...150 oC (boîtier) Protection: IP66/68, NEMA4X (boîter).
-
Nr A Order code TA30P-
Tête de raccordement TA30P
Pour montage de 2 transmetteurs de tête de sonde ou 2 borniers. Couvercle: surélevé, à charnière. Matériau: Polyamide PA12 antistatique Couleur: noire Température ambiante: -40...120 oC (boîtier) Protection: IP65 (boîter).
-
-
-
Nr D Order code TMT182-
iTEMP TMT182, transm.de température HART
Transm. de temp. avec protocole HART Entrée: RTD, TC, Ohm, mV. Sortie 2 fils 4-20mA, isolat.galvanisée Mode défaut selon NAMUR NE 43 Montage: tête forme B, DIN EN50446 Listé UL.
-
-
