Sonde de conductivité analogique
Condumax CLS12

Le Condumax CLS13 est une sonde de conductivité robuste pour les circuits vapeur/eau dans les centrales électriques. ©Endress+Hauser

La conductivité d'un liquide peut être mesurée selon les principes de mesure conductifs ou inductifs. Cette vidéo présente ces principes de mesure et leur fonctionnement.

  • Le Condumax CLS13 est une sonde de conductivité robuste pour les circuits vapeur/eau dans les centrales électriques.

Sonde de conductivité conductive pour les applications avec températures élevées dans les centrales électriques

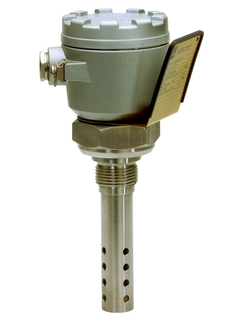

Le Condumax CLS12 est une sonde de conductivité robuste pour les circuits vapeur/eau dans les centrales électriques. Il est optimisé pour les faibles conductivités (même sous des températures et pression élevées) pour protéger vos process contre le colmatage et la corrosion. De par son faible besoin de maintenance et sa simplicité de mise en service, c'est le capteur idéal pour les environnements hostiles.

Composants additionnels

  • Avantages

    • Valeurs mesurées fiables et précises pour les faibles conductivités

    • Optimisé pour les pressions et les températures élevées jusqu'à 160 °C (320 °F)

    • Nettoyage facile grâce au corps en inox et à l'électrode externe amovible

    • Construction robuste pour une...

  • Domaine d'application

    Le Condumax CLS12 mesure la conductivité dans le circuit vapeur/eau des centrales électriques :

    • Surveillance de condensats

    • Surveillance de l'eau d'alimentation de chaudière

    • Contrôle de la purge des chaudières

    Le capteur peut être utilisé dans toutes les...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Conductif

  • Application

    Centrales électriques, condensats, chaudières

  • Caractéristique

    Cellule de mesure à 2 électrodes pour applications hautes températures dans les eaux et eaux pures

  • Gamme de mesure

    k=0,01 : 0-20µS/cm
    k= 0,1 : 0-200µS/cm

  • Principe de mesure

    Cellule de conductivité avec électrodes en inox polies

  • Design

    Passage de produit aisé par les surfaces grandes et polies en inox

  • Matériau

    Inox 316L
    Joint PEEK / EPDM

  • Dimensions

    Diamètre: 25mm
    Insertion: 50mm - 115mm

  • Température de process

    max. 160 °C
    (320 °F)

  • Pression de process

    max. 40 bar (100 °C)
    (580 psi (212 °F)

  • Capteur de température

    Pt 100 intégrée

  • Certification Ex

    ATEX

  • Raccordement

    Raccord process : G1" et NPT1"
    Câble surmoulé sur transmetteur.

  • Indice de protection

    IP67

  • Certifications additionnelles

    avec protocole de calibration
