Sonde de conductivité analogique
Condumax CLS15

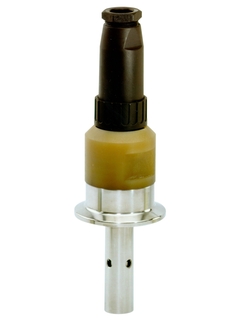

Le Condumax CLS15D est une sonde de conductivité fiable pour les applications en eau pure et ultrapure. ©Endress+Hauser

La conductivité d'un liquide peut être mesurée selon les principes de mesure conductifs ou inductifs. Cette vidéo présente ces principes de mesure et leur fonctionnement.

  • Le Condumax CLS15D est une sonde de conductivité fiable pour les applications en eau pure et ultrapure.

Sonde de conductivité conductive pour les applications standard dans l'eau pure et ultrapure

Le Condumax CLS15 est le choix idéal pour la mesure de conductivité dans les gammes de mesure basses. Il est fiable et précis pour de nombreuses applications - même en zone explosible. Conçu pour ne nécessiter que peu de maintenance avec une longue durée de vie, il offre un excellent rapport qualité-prix.

Composants additionnels

  • Avantages

    • Valeurs mesurées fiables et précises pour les faibles conductivités

    • Facile à nettoyer grâce à des surfaces de mesure polies

    • Stérilisable

    • Construction robuste pour une longue durée de vie

    • Différentes constantes de cellule permettent une large gamme de mesure

    • ...

  • Domaine d'application

    Le Condumax CLS15 mesure la conductivité dans les applications d'eau pure et ultrapure pour la surveillance et le contrôle :

    • Des échangeurs d'ions

    • De l'osmose inverse

    • De l'eau de refroidissement

    • Des distillations

    • Du nettoyage des circuits électroniques

    Le...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Conductif

  • Application

    Eau, centrales électriques, process

  • Caractéristique

    Cellule de mesure à 2 électrodes pour applications dans les eaux et eaux pures

  • Gamme de mesure

    c=0,01 : 0-20 µS/cm
    c=0,1 : 0-200 µS/cm

  • Principe de mesure

    Cellule de conductivité avec électrodes en inox polies

  • Design

    Corps de cellule en PES, surfaces de mesure en 316L et état de surface défini (Ra<0,8µm)

  • Matériau

    Electrode : 1.4435
    Tige de l'électrode : PES

  • Dimensions

    Diamètre d'électrode : 16 mm
    (0.62 inch)
    Longueur d'électrode : env. 55 mm
    (2.14 inch)

  • Température de process

    max. 130 °C (150 °C / 30 min.)
    (max. 266 °F (302 °F/30 min.)

  • Pression de process

    max. 12 bar à 20 °C
    (174 psi à 68 °F)

  • Capteur de température

    Pt100

  • Certification Ex

    ATEX

  • Raccordement

    Process : 1/2" NPT, 3/4" NPT ou 1 1/2" Clamp
    Câble: connecteur 4 broches SXP ou câble surmoulé

  • Indice de protection

    IP67

  • Certifications additionnelles

    Certificat de qualité avec calibration et constante de cellule
