Proline Prowirl F 200
Débitmètre vortex

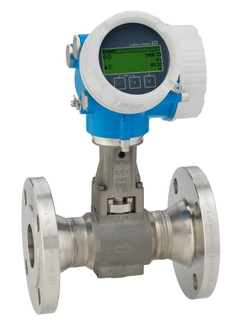

Photo du débitmètre vortex Proline Prowirl F 200 / 7F2C pour les utilités ©Endress+Hauser

Proline Prowirl F 200 pour les utilités

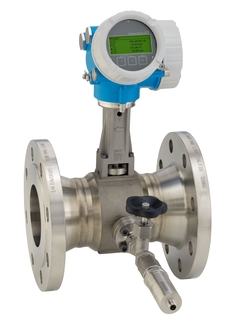

Photo du débitmètre vortex Prowirl F 200 avec unité de mesure de pression montée pour les gaz et les liquides ©Endress+Hauser

Prowirl F 200 avec unité de mesure de pression montée pour les gaz et les liquides (peut pivoter de 360°)

Déballage et mise en service du débitmètre vortex Proline Prowirl 200 avec mesure de température et de pression intégrée

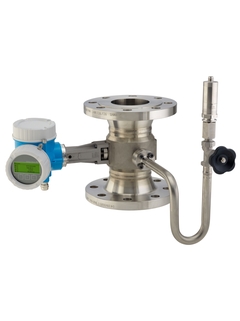

Photo du débitmètre vortex Prowirl F 200 avec unité de mesure de pression montée pour la vapeur ©Endress+Hauser

Prowirl F 200 avec unité de mesure de pression montée pour la vapeur (peut pivoter de 360°)

Le principe de mesure du débit vortex

Mesure de la qualité de vapeur avec Prowirl F 200 - Pour une sécurité de fonctionnement, une efficacité énergétique et économique maximales

Concept de sauvegarde des données HistoROM

Cette vidéo montre que le Prowirl 200 est le débitmètre vortex le plus robuste au monde, même sous des conditions de process extrêmes.

Détection de la vapeur humide - Mesure du taux de siccité de la vapeur.

  • Photo du débitmètre vortex Proline Prowirl F 200 / 7F2C pour les utilités
  • Photo du débitmètre vortex Prowirl F 200 avec unité de mesure de pression montée pour les gaz et les liquides
  • Photo du débitmètre vortex Prowirl F 200 avec unité de mesure de pression montée pour la vapeur

Débitmètre polyvalent avec détection des conditions de vapeur humide et précision inégalée

Le Prowirl F est un débitmètre multivariable avec mesure en ligne de la vapeur humide. Son option d'étalonnage PremiumCal garantit une excellente précision de mesure et une disponibilité maximale de l'installation pour les faibles débits de gaz, de vapeur et de liquides. Le Prowirl F 200 en véritable technologie 2 fils permet une intégration simple et économique dans des infrastructures existantes. Il offre une sécurité de fonctionnement maximale en zone explosible. Heartbeat Technology garantit une sécurité de process à tout moment.

Composants additionnels

  • Avantages

    • Management simple de l'énergie – mesure de température et de pression intégrée pour la vapeur et les gaz

    • Ingénierie compacte – compensation des longueurs droites d'entrée

    • Même précision jusqu'à Re 10 000 – le débitmètre vortex avec la réponse la plus...

  • Domaine d'application

    • Principe de mesure privilégié pour la vapeur humide/saturée/surchauffée, les gaz & les liquides (même cryogéniques)

    • Adapté à un grand nombre d'applications ; optimisé pour les applications de vapeur.

    Caractéristiques de l'appareil

    • Détection de vapeur...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Vortex

  • En-tête produit

    Débitmètre polyvalent avec détection des conditions de vapeur humide et précision inégalée. Management simple de l'énergie – mesure de température et de pression intégrée pour la vapeur et les gaz. Adapté à un grand nombre d'applications ; optimisé pour les applications de vapeur.

  • Caractéristiques du capteur

    Faible encombrement – compensation des longueurs droites d'entrée. Précision identique jusqu'à Re 10 000 – débitmètre vortex au corps le plus linéaire. Stabilité à long terme – capteur capacitif robuste sans dérive. Détection de vapeur humide pour DN 25 à 300 (1 à 12"). Positionnement flexible de la cellule de pression.

  • Caractéristiques du transmetteur

    Câblage aisé de l'appareil – compartiment de raccordement séparé. Utilisation sûre – ouverture de l'appareil inutile grâce à l'affichage avec commande tactile, rétroéclairage. Vérification sans démontage - Heartbeat Technology. Module d'affichage avec fonction de transmission de données. Boîtier double compartiment robuste.

  • Gamme de diamètre nominal

    DN 15 à 300 (½ à 12")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4408 (C3FM) ; CX2MW similaire à Alloy C22, 2.4602
    Capteur DSC : 1.4404 (316/316L) ; UNS N06022 similaire à Alloy C22, 2.4602
    Raccord process : 1.4404/F316/F316L) ; 2.4602

  • Variables mesurées

    Débit volumique, débit massique, débit volumique corrigé, flux énergétique, différence de flux thermique, température

  • Erreur de mesure max.

    Débit volumique (liquide) : 0,75 %
    Débit volumique (en option) : 0,65 %
    Débit volumique (en option) : 0,65 %
    Débit volumique (vapeur, gaz) : 1,00 %
    Débit massique (vapeur saturée) : 1,7% (compensé en température) ; 1,5% (compensé en température/pression)
    Débit massique (vapeur surchauffée, gaz) : 1,5 (compensé en température/pression) ; 1,7% (compensé en température + compensation externe en pression)
    Débit massique (liquide) : 0,85%

  • Gamme de mesure

    Liquide : 0,076 à 2100 m³/h (0.045 à 1300 ft³/min)
    selon le produit : eau avec 1 bar a, 20 °C (14.5 psi a, 68° F)
    Vapeur, gaz : 0,39 à 28000 m³/h (0.23 à 17000 ft³/min)
    selon le produit : vapeur avec 180 °C, 10 bar a (356 °F, 145 psi a) ; air avec 25 °C, 4,4 bar a (77 °F, 63.8 psi a)

  • Pression de process max.

    PN 100, Class 600, 20K

  • Gamme de température du produit

    Standard : -40 à +260 °C (-40 à +500 °F)
    Température haute/basse (option) : -200 à +400 °C (-328 à +752 °F)

  • Gamme de température ambiante

    Version compacte (standard) : –40 à +80 °C (–40 à +176 °F)
    Version compacte (option): –50 à +80 °C (–58 à +176 °F)
    Version séparée (standard): –40 à +85 °C (–40 à +185 °F)
    Version séparée (option): –50 à +85 °C (–58 à +185 °F)

  • Matériau du boîtier du capteur

    Boîtier de raccordement du capteur : AlSi10Mg, revêtu ; 1.4408 (CF3M)

  • Matériau du boîtier du transmetteur

    AlSi10Mg, revêtu ; 1.4404 (316L)

  • Indice de protection

    Version compacte : IP66/67, boîtier type 4X
    Capteur version séparée : IP66/67, boîtier type 4X
    Transmetteur version séparée : IP66/67, boîtier type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
    Configuration possible via l'afficheur local et les outils de configuration
    Afficheur séparé disponible

  • Sorties

    4‐20 mA HART (passive)
    4‐20 mA (passive)
    Sortie impulsion/fréquence/tor (passive)

  • Entrées

    Entrée courant 4‐20 mA (passive)

  • Communication numérique

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentation

    DC 12 à 35 V (4‐20 mA HART avec/sans sortie impulsion/fréquence/tor)
    DC 12 à 30 V (4‐20 mA HART, 4‐20 mA)
    DC 12 à 35 V (4‐20 mA HART, sortie impulsion/fréquence/tor, entrée 4‐20 mA)
    DC 9 à 32 V (PROFIBUS PA, sortie impulsion/fréquence/tor)

  • Certificats Ex

    ATEX, IECEx, cCSAus, JPN, EAC

  • Sécurité du produit

    Marquage CE, C-TICK, EAC

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
    Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV)

  • Agréments et certificats Marine

    ABS, LR, BV

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1
    NACE MR0175/MR0103, PMI (sur demande) ; test de soudage selon ISO 15614‐1, similaire à ASME IX (sur demande)

  • Principe de mesure

    Vortex

  • En-tête produit

    Débitmètre polyvalent avec détection des conditions de vapeur humide et précision inégalée. Management simple de l'énergie – mesure de température et de pression intégrée pour la vapeur et les gaz. Adapté à un grand nombre d'applications ; optimisé pour les applications de vapeur.

  • Caractéristiques du capteur

    Faible encombrement – compensation des longueurs droites d'entrée. Précision identique jusqu'à Re 10 000 – débitmètre vortex au corps le plus linéaire. Stabilité à long terme – capteur capacitif robuste sans dérive. Détection de vapeur humide pour DN 25 à 300 (1 à 12"). Positionnement flexible de la cellule de pression.

  • Caractéristiques du capteur

    Faible encombrement – compensation des longueurs droites d'entrée. Précision identique jusqu'à Re 10 000 – débitmètre vortex au corps le plus linéaire. Stabilité à long terme – capteur capacitif robuste sans dérive. Détection de vapeur humide pour DN 25 à 300 (1 à 12"). Positionnement flexible de la cellule de pression.

  • Caractéristiques du transmetteur

    Câblage aisé de l'appareil – compartiment de raccordement séparé. Utilisation sûre – ouverture de l'appareil inutile grâce à l'affichage avec commande tactile, rétroéclairage. Vérification sans démontage - Heartbeat Technology. Module d'affichage avec fonction de transmission de données. Boîtier double compartiment robuste.

  • Caractéristiques du transmetteur

    Câblage aisé de l'appareil – compartiment de raccordement séparé. Utilisation sûre – ouverture de l'appareil inutile grâce à l'affichage avec commande tactile, rétroéclairage. Vérification sans démontage - Heartbeat Technology. Module d'affichage avec fonction de transmission de données. Boîtier double compartiment robuste.

  • Gamme de diamètre nominal

    DN 15 à 300 (½ à 12")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4408 (C3FM) ; CX2MW similaire à Alloy C22, 2.4602
    Capteur DSC : 1.4404 (316/316L) ; UNS N06022 similaire à Alloy C22, 2.4602
    Raccord process : 1.4404/F316/F316L) ; 2.4602

  • Variables mesurées

    Débit volumique, débit massique, débit volumique corrigé, flux énergétique, différence de flux thermique, température

  • Erreur de mesure max.

    Débit volumique (liquide) : 0,75 % Débit volumique (en option) : 0,65 %
    Débit volumique (vapeur, gaz) : 1,00 %
    Débit massique (vapeur saturée) : 1,7% (compensé en température) ; 1,5% (compensé en température/pression)
    Débit massique (vapeur surchauffée, gaz) : 1,5 (compensé en température/pression) ; 1,7% (compensé en température + compensation externe en pression)
    Débit massique (liquide) : 0,85%

  • Gamme de mesure

    Liquide : 0,076 à 2100 m³/h (0.045 à 1300 ft³/min)
    selon le produit : eau avec 1 bar a, 20 °C (14.5 psi a, 68° F)
    Vapeur, gaz : 0,39 à 28000 m³/h (0.23 à 17000 ft³/min)
    selon le produit : vapeur avec 180 °C, 10 bar a (356 °F, 145 psi a) ; air avec 25 °C, 4,4 bar a (77 °F, 63.8 psi a)

  • Pression de process max.

    PN 100, Class 600, 20K

  • Gamme de température du produit

    Standard : -40 à +260 °C (-40 à +500 °F)
    Température haute/basse (option) : -200 à +400 °C (-328 à +752 °F)

  • Gamme de température ambiante

    Version compacte (standard) : –40 à +80 °C (–40 à +176 °F)
    Version compacte (option): –50 à +80 °C (–58 à +176 °F)
    Version séparée (standard): –40 à +85 °C (–40 à +185 °F)
    Version séparée (option): –50 à +85 °C (–58 à +185 °F)

  • Matériau du boîtier du capteur

    Boîtier de raccordement du capteur : AlSi10Mg, revêtu ; 1.4408 (CF3M)

  • Matériau du boîtier du transmetteur

    AlSi10Mg, revêtu ; 1.4404 (316L)

  • Indice de protection

    Version compacte : IP66/67, boîtier type 4X
    Capteur version séparée : IP66/67, boîtier type 4X
    Transmetteur version séparée : IP66/67, boîtier type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
    Configuration possible via l'afficheur local et les outils de configuration
    Afficheur séparé disponible

  • Sorties

    4‐20 mA HART (passive)
    4‐20 mA (passive)
    Sortie impulsion/fréquence/tor (passive)

  • Entrées

    Entrée courant 4‐20 mA (passive)

  • Communication numérique

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentation

    DC 12 à 35 V (4‐20 mA HART avec/sans sortie impulsion/fréquence/tor)
    DC 12 à 30 V (4‐20 mA HART, 4‐20 mA)
    DC 12 à 35 V (4‐20 mA HART, sortie impulsion/fréquence/tor, entrée 4‐20 mA)
    DC 9 à 32 V (PROFIBUS PA, sortie impulsion/fréquence/tor)

  • Certificats Ex

    ATEX, IECEx, cCSAus, JPN, EAC

  • Sécurité du produit

    CE, C-TICK, EAC

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
    Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV)

  • Agréments et certificats Marine

    ABS, LR, BV

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1
    NACE MR0175/MR0103, PMI (sur demande) ; test de soudage selon ISO 15614‐1, similaire à ASME IX (sur demande)

  • Principe de mesure

    Vortex

  • En-tête produit

    Débitmètre polyvalent avec détection des conditions de vapeur humide et précision inégalée. Management simple de l'énergie – mesure de température et de pression intégrée pour la vapeur et les gaz. Adapté à un grand nombre d'applications ; optimisé pour les applications de vapeur.

  • Caractéristiques du capteur

    Faible encombrement – compensation des longueurs droites d'entrée. Précision identique jusqu'à Re 10 000 – débitmètre vortex au corps le plus linéaire. Stabilité à long terme – capteur capacitif robuste sans dérive. Détection de vapeur humide pour DN 25 à 300 (1 à 12"). Positionnement flexible de la cellule de pression.

  • Caractéristiques du transmetteur

    Câblage aisé de l'appareil – compartiment de raccordement séparé. Utilisation sûre – ouverture de l'appareil inutile grâce à l'affichage avec commande tactile, rétroéclairage. Vérification sans démontage - Heartbeat Technology. Module d'affichage avec fonction de transmission de données. Boîtier double compartiment robuste.

  • Gamme de diamètre nominal

    DN 15 à 300 (½ à 12")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4408 (C3FM) ; CX2MW similaire à Alloy C22, 2.4602

  • Variables mesurées

    Débit volumique, débit massique, débit volumique corrigé, flux énergétique, différence de flux thermique, température

  • Erreur de mesure max.

    Débit volumique (liquide) : 0,75 %
    Débit volumique (en option) : 0,65 %
    Débit volumique (vapeur, gaz) : 1,00 %
    Débit massique (vapeur saturée) : 1,7% (compensé en température) ; 1,5% (compensé en température/pression)
    Débit massique (vapeur surchauffée, gaz) : 1,5 (compensé en température/pression) ; 1,7% (compensé en température + compensation externe en pression)
    Débit massique (liquide) : 0,85%

  • Gamme de mesure

    Liquide : 0,076 à 2100 m³/h (0.045 à 1300 ft³/min)
    selon le produit : eau avec 1 bar a, 20 °C (14.5 psi a, 68° F)
    Vapeur, gaz : 0,39 à 28000 m³/h (0.23 à 17000 ft³/min)
    selon le produit : vapeur avec 180 °C, 10 bar a (356 °F, 145 psi a) ; air avec 25 °C, 4,4 bar a (77 °F, 63.8 psi a)

  • Pression de process max.

    PN 100, Class 600, 20K

  • Gamme de température du produit

    Standard : -40 à +260 °C (-40 à +500 °F)
    Température haute/basse (option) : -200 à +400 °C (-328 à +752 °F)

  • Gamme de température ambiante

    Version compacte (standard) : –40 à +80 °C (–40 à +176 °F)
    Version compacte (option): –50 à +80 °C (–58 à +176 °F)
    Version séparée (standard): –40 à +85 °C (–40 à +185 °F)
    Version séparée (option): –50 à +85 °C (–58 à +185 °F)

  • Matériau du boîtier du capteur

    Boîtier de raccordement du capteur : AlSi10Mg, revêtu ; 1.4408 (CF3M)

  • Matériau du boîtier du transmetteur

    AlSi10Mg, revêtu ; 1.4404 (316L)

  • Indice de protection

    Version compacte : IP66/67, boîtier type 4X
    Capteur version séparée : IP66/67, boîtier type 4X
    Transmetteur version séparée : IP66/67, boîtier type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
    Configuration possible via l'afficheur local et les outils de configuration
    Afficheur séparé disponible

  • Sorties

    4‐20 mA HART (passive)
    4‐20 mA (passive)
    Sortie impulsion/fréquence/tor (passive)

  • Entrées

    Entrée courant 4‐20 mA (passive)

  • Communication numérique

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentation

    DC 12 à 35 V (4‐20 mA HART avec/sans sortie impulsion/fréquence/tor)
    DC 12 à 30 V (4‐20 mA HART, 4‐20 mA)
    DC 12 à 35 V (4‐20 mA HART, sortie impulsion/fréquence/tor, entrée 4‐20 mA)
    DC 9 à 32 V (PROFIBUS PA, sortie impulsion/fréquence/tor)

  • Certificats Ex

    ATEX, IECEx, cCSAus, JPN, EAC

  • Sécurité du produit

    Marquage CE, C-TICK, EAC

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
    Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV)

  • Agréments et certificats Marine

    ABS, LR, BV

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1
    NACE MR0175/MR0103, PMI (sur demande) ; test de soudage selon ISO 15614‐1, similaire à ASME IX (sur demande)
