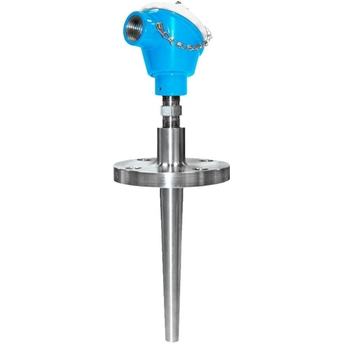

Modular RTD thermometer, US style

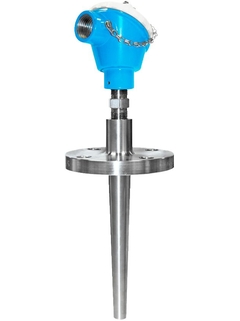

Modular RTD thermometer, US style ©Endress+Hauser

Best in class temperature measurement technology for general applications

The high modular thermometer is used for several applications with harsh environments, e.g. in power plants, refineries or in the chemical or petrochemical industry. The robust device with barstock thermowell and flange connection in SS316 or INCONEL600 and different head transmitter is a complete unit ready for use with enhanced measurement accuracy and reliability.

  • Avantages

    • High flexibility due to modular assembly with standard terminal heads and customized immersion length

    • One source shopping for temperature measurement solutions. World class transmitter with integrated sensor offering for heavy process industry...

  • Domaine d'application

    The TH14 temperature sensors are RTD assemblies installed in thermowells and designed for use in all types of process industries, including harsh environments, due to their rugged design. They are made up of a measurement probe with an insulated RTD...

Caractéristiques et spécifications



  • Principe de mesure


  • Caractéristique / Application

    Style US

    Capteur de température modulaire

    Raccord process à bride

    Avec extension

    Y compris protecteur / tube de protection (métallique)

  • Tête de raccordement

    TA20J - inox - embouti avec ou sans affichage

    TMT162 - aluminium - boîtier de terrain avec ou sans affichage

    TMT162 - fonte d'inox - boîtier de terrain avec ou sans affichage

    Alu - couvercle à vis avec chaîne - E+H bleu - plastique renforcé de fibre de verre A-G

    Plastique PP - couvercle à vis avec chaîne - matériau listé FDA

    TMT162/T17 - 316L - boîtier de terrain hygiénique

  • Protecteur / tube de protection

    Foré dans la masse

  • Insert / Sonde

    à isolation minérale (MI), flexible

    isolé PTFE, rigide

  • Diamètre extérieur tube de protection

    3/4'' (19,05 mm)

    17/16'' (26,99 mm)

    22,23 mm ... 26,99 mm

    (0,88'' ... 1,06'')

  • Longueur dʹimmersion sur demande

    jusqu'à 2.743 mm (108,00'')

  • Matériau tube de protection/protecteur

    1.4401 (316)

    1.7335 (13CrMo4-5; F-11)

    1.7380 (10CrMo9-10; F-22)

    Titane Gr2 (3.7035)

    Monel 400

  • Raccord process

    Bride :

    ASME 1" 150 RF (B16.5)

    ASME 1" 300 RF (B16.5)

    ASME 1" 600 RF (B16.5)

    ASME 1,5" 150 RF (B16.5)

    ASME 1,5" 300 RF (B16.5)

    ASME 1,5" 600 RF (B16.5)

    ASME 2" 300 RF (B16.5)

    ASME 2" 600 RF (B16.5)

  • Forme de lʹextrémité



  • Rugosité de surface Ra

    Non défini

  • Gamme de temperature de service

    PT 100 :

    -200 °C ...600 °C

    (-328 °F ... 1.112 °F)

  • Pression process max. (statique)

    à 20 °C : 500 bar (7.252 psi)

  • Précision

    Classe A selon IEC 60751

    Classe B selon IEC 60751

  • Temps de réponse

    Selon la configuration

  • Intégration transmetteur en tête

    oui (4 … 20 mA ; HART ; Profibus PA ; Foundation Fieldbus)

  • Agrément Ex


    FM IS

    CSA IS


  • Certification

    SIL (uniquement transmetteur)
