Données clés
-
Précision
Classe AA selon IEC 60751
Classe A selon IEC 60751
Classe B selon IEC 60751
Classe spéciale ou standard selon ASTM E230
Classe 1 ou 2 selon IEC 60584-2 -
Temps de réponse
Temps de réponse le plus rapide avec protecteur t90 à partir de moins de 10 s
selon la configuration -
Pression process max. (statique)
selon la configuration jusqu'à 100 bar
-
Gamme de temperature de service
PT100 TF StrongSens :
-50 °C ...500 °C
(-58 °F ...932 °F)
PT100 QuickSensTF :
-50 °C …200 °C
(-58 °F …392 °F)
PT100 WW :
-200 °C ...600 °C
(-328 °F ...1.112 °F)
PT100 TF :
-50 °C ...400 °C
(-58 °F ...752 °F)
Thermocouple :
Type K jusqu'à 1.100 °C (2.012 °F)
Type J jusqu'à 800 °C (1.472 °F)
Type N jusqu'à 1.100 °C (2.012 °F) -
Longueur dʹimmersion sur demande
jusqu'à 4.500,0 mm (177'')
Domaine d'application

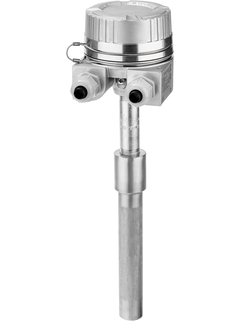

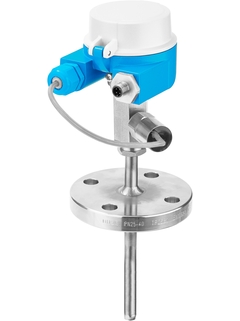

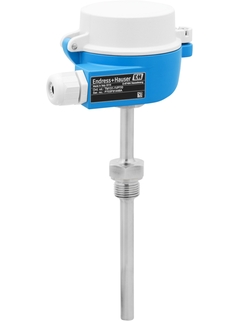

Capteur de température ATEX (sonde RTD ou TC) avec protecteur mécanosoudé ou pour être utilisé dans un protecteur existant. Il peut être proposé en option avec un transmetteur pour tête de sonde offrant tous les protocoles de communication courants, y compris la technologie Bluetooth®. De plus, il offre également des caractéristiques spéciales comme iTHERM QuickNeck pour un réétalonnage facile et sans outil, un capteur résistant aux vibrations et à réponse rapide et une technologie de protecteur (iTHERM StrongSens, QuickSens) ainsi que des agréments pour les zones explosibles garantissent une précision et une fiabilité accrues des mesures.
Utilisation universelle
Gamme de mesure : -200 à +1100 °C (-328 à +2.012 °F)
Gamme de pression jusqu'à 100 bar (1450 psi)
Indice de protection : jusqu'à IP 68
Éléments sensibles résistant aux vibrations jusqu'à 60g
Maintenance facilitée (remplacement du capteur sans arrêt du process) et réétalonnage simple et sûr du point de mesure
Avantages
Dual Seal/Enceinte de confinement : deuxième séparation de process avec indication en cas de fuite offrant des informations précieuses sur l'état de l'appareil
iTHERM QuickSens : temps de réponse ultrarapide de 1,5 s pour un contrôle optimal du process
iTHERM StrongSens : résistance aux vibrations inégalée (> 60g) pour une sécurité maximale de l'installation

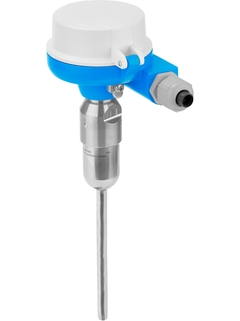

iTHERM QuickNeck : réduction des coûts et gain de temps grâce à un réétalonnage simple, sans outil
Connectivité Bluetooth® (en option)
Certification internationale : protection contre les explosions selon ATEX, IECEx, CSA C US, EAC, INMETRO et NEPSI
Vidéos
Extended selection
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité

-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
FLEX selections | Excellence technique | Simplicité |
---|---|---|
Fundamental selection Parfait pour les applications de base |
Excellence technique
|
Simplicité
|
Lean selection Performances optimales pour piloter les applications standards |
Excellence technique
|
Simplicité
|
Extended selection Fonctionnalités avancées pour maximiser vos process |
Excellence technique
|
Simplicité
|
Xpert selection Performances exceptionnelles pour applications exigeantes |
Excellence technique
|
Simplicité
Variable |
Prédécesseur
-
-
Information technique (TI)
iTHERM TM131
Version française - 04/2021
Capteur de température RTD ou TC hautement modulable, robuste et innovant pour une large gamme d'applications industrielles
EN FR 20/03/202328/02/202215/04/202115/03/202110/12/2018Langue:
French
Version:
15/04/2021
Taille du fichier:
4.7 MB
Nom du fichier:
TI01373TFR_0321.pdf
-
-
-
Information technique (TI)
iTHERM ModuLine TM131
Version française - 02/2022
Capteur de température RTD ou TC hautement modulable, robuste et innovant pour une large gamme d'applications industrielles
EN FR 20/03/202328/02/202215/04/202115/03/202110/12/2018Langue:
French
Version:
28/02/2022
Taille du fichier:
4.7 MB
Nom du fichier:
TI01373TFR_0422-00.pdf
-
-
-
Information technique (TI)
iTHERM ModuLine TM131
Capteur de température RTD ou TC hautement modulable, robuste et innovant pour une large gamme d'applications industrielles
EN FR 20/03/202328/02/202215/04/202115/03/202110/12/2018Langue:
French
Version:
28/02/2022
Taille du fichier:
4.7 MB
Nom du fichier:
TI01373TFR_0422-00.pdf
-
-
-
Manuel de mise en service (BA)
Capteurs de température modulaires Manuel de mise en service
Capteurs detempérature modulaires universels avec insert RTD ou TC pour les applications industrielles
EN FR 31/08/2018Langue:
French
Version:
31/08/2018
Taille du fichier:
593.3 KB
Nom du fichier:
BA01915TFR_0118.pdf
-
-
-
Conseils de sécurité Ex (XA)
iTHERM TM111, TM131 Control drawing CSA IS, NI, DIP
Thermometer Installation Notes for hazardous locations Intrinsically safe, Nonincendive, Dust ignition proof
Langue:
Anglais
Version:
03/05/2023
Taille du fichier:
575.5 KB
Nom du fichier:
10000010341.pdf
-
-
-
Conseils de sécurité Ex (XA)
XA iTHERM TM111, iTHERM TM131
TM111: Ex db IIC T1...T6 Gb Ex tb IIIC T85 °C...T450 °C Db TM131: Ex db IIC T1...T6 Ga/Gb Ex ta IIIC T<sub>200</sub> T85 °C...T<sub>200 </sub> T450 °C Da - Process Ex tb IIIC T85 °C...T450 °C Db - Enclosure
EN FR 27/04/202330/07/2020Langue:
Anglais
Version:
27/04/2023
Taille du fichier:
658.3 KB
Nom du fichier:
XA02114TEN_0223-00.pdf
-
-
-
Conseils de sécurité Ex (XA)
iTHERM TM111, iTHERM TM131
Safety Instructions iTHERM TM111, iTHERM TM131 EAC: 1Ех d IIC T6…T1 Gb Х Ga/Gb Ех d IIC T6…T1 Х Ех tb IIIC 85°C…450°C Db Х Ех ta/tb IIIC 85°C…450°C Da/Db Х
EN FR 30/08/2021Langue:
Anglais
Version:
30/08/2021
Taille du fichier:
658 KB
Nom du fichier:
XA02695TEN_0121.pdf
-
-
-
Conseils de sécurité Ex (XA)
TM111, TM131: cCSAus XP DIP NI
TM111, TM131: cCSAus XP DIP NI
Langue:
Anglais
Version:
19/12/2022
Taille du fichier:
356.1 KB
Nom du fichier:
XA01961TEN_03.22.pdf
-
-
-
Conseils de sécurité Ex (XA)
Installation instructions for separate thermowell
Installation instructions for separate thermowell
Langue:
Anglais
Version:
13/03/2023
Taille du fichier:
707 KB
Nom du fichier:
XA03117TEN_0123-00.pdf
-
-
-
Conseils de sécurité Ex (XA)
TRxx, TCxx, TEC420, TS111, TM211, TM41x, TPx100, TSx310, TM1x1
Capteurs de température RTD/TC ATEX : Ex nA IIC T6 Gc Ex tc IIIC Txxx°C Dc
EN FR 13/12/202214/03/202223/05/201904/08/201716/02/2015Langue:
French
Version:
13/12/2022
Taille du fichier:
449.6 KB
Nom du fichier:
XA00044RFR_1922-00.pdf
-
-
-
Conseils de sécurité Ex (XA)
TRxx, TCxx, TS211, iTHERM TS111, TM211, TPx100, TSx310, TM1x1, TM411, TM412
Thermometers and inserts Ex nA IIC T6...T1 Gc
EN FR 31/07/2020Langue:
Anglais
Version:
31/07/2020
Taille du fichier:
173.5 KB
Nom du fichier:
XA02111TEN_0120.pdf
-
-
-
Conseils de sécurité Ex (XA)
XA iTHERM TM111, TM131, TS111, TS211
Thermometers and inserts Ex ia IIC T1...T6 Ga Ex ia IIC T1...T6 Ga/Gb Ex ia IIIC T85 °C...T450 °C Db
EN FR 28/06/202327/04/202331/10/202231/07/2020Langue:
Anglais
Version:
28/06/2023
Taille du fichier:
576.4 KB
Nom du fichier:
XA02110TEN_0423-00.pdf
-
