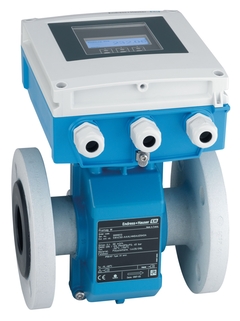

Proline Promag W 400
Débitmètre électromagnétique
Proline Promag W 400 pour l'industrie de l'eau et des eaux usées
Le premier débitmètre électromagnétique au monde pour des mesures sans restriction
Introduction du serveur web Proline
Le principe de mesure du débit électromagnétique
Débitmètre standard polyvalent pour l'industrie de l'eau et des eaux usées
Avec ses agréments internationaux pour les transactions commerciales et l'eau potable, le Promag W peut être utilisé dans les applications les plus diverses. Il est disponible en version compacte ou séparée. Le Promag W 400 permet d'économiser du temps et de l'argent grâce aux fonctionnalités étendues de son transmetteur optimisé pour l'eau et les eaux usées. De plus, la technologie Heartbeat garantit une mesure fiable et une vérification conforme.
- F
- L
- E
- X
-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
| FLEX selections | Excellence technique | Simplicité |
|---|---|---|
Fundamental selection Parfait pour les applications de base |
Excellence technique
|
Simplicité
|
Lean selection Performances optimales pour piloter les applications standards |
Excellence technique
|
Simplicité
|
Extended selection Fonctionnalités avancées pour maximiser vos process |
Excellence technique
|
Simplicité
|
Xpert selection Performances exceptionnelles pour applications exigeantes |
Excellence technique
|
Simplicité
Variable |
-
Données clés
-
Erreur de mesure max.
Débit volumique (standard) : ±0,5 % de m. ± 1 mm/s (0.04 in/s)
Débit volumique (option) : ±0,2 % de m. ± 2 mm/s (0.08 in/s), Flat Spec. -
Gamme de mesure
9 dm³/min à 162 000 m³/h (2.5 gal/min à 100 000 gal/min)
-
Gamme de température du produit
Matériau du revêtement ébonite : 0 à +80 °C (+32 à +176 °F)
Matériau du revêtement polyuréthane : –20 à +50 °C (–4 à +122 °F)
Matériau du revêtement PTFE : –20 à +90 °C (–4 à +194 °F) -
Pression de process max.
PN 40, Class 300, 20K
-
Matériaux en contact avec le produit
Revêtement du tube de mesure ébonite : 0 à +80 °C (+32 à +176 °F)
Revêtement du tube de mesure polyuréthane : -20 à +50 °C (-4 à +122 °F)
Revêtement du tube de mesure PTFE : -20 à +90 °C (-4 à +194 °F)
Electrodes : 1.4435 (316L) ; Alloy C22, 2.4602 (UNS N06022) ; tantale
-
Loading alternative products
Composants additionnels
-
Avantages
Mesure fiable à une précision constante avec longueur amont 0 x DN et sans perte de charge
Technologie flexible – capteur avec raccords process fixés ou brides tournantes
Adapté à l'application – protection anticorrosion EN ISO 12944 pour une installation...
-
Domaine d'application
Le principe de mesure bidirectionnelle est insensible à la pression, à la masse volumique, à la température et à la viscosité
Idéal pour la mesure de l'eau, par ex. eau potable, eau industrielle et eaux usées industrielles/municipales
Caractéristiques...
Documents / Manuels / Logiciels
-
Proline Promag W 400
Débitmètre électromagnétique
Information technique (TI) -
Proline Promag W 400
HART
Débitmètre électromagnétique
Mise en service (BA) -
Proline Promag W 400
PROFIBUS DP
Débitmètre électromagnétique
Mise en service (BA) -
Proline Promag W 400
EtherNet/IP
Débitmètre électromagnétique
Mise en service (BA) -
Proline Promag W 400
Modbus RS485
Débitmètre électromagnétique
Mise en service (BA) -
Proline Promag 400
HART
Description des paramètres d'appareil
Débitmètre électromagnétique
Description des paramètres d'appareil (GP) -
Proline Promag 400
PROFIBUS DP
Description of Device Parameters
Electromagnetic flowmeter
Description des paramètres d'appareil (GP) -
Proline Promag 400
EtherNet/IP
Description of Device Parameters
Electromagnetic flowmeter
Description des paramètres d'appareil (GP) -
Proline Promag 400
Modbus RS485
Description of Device Parameters
Electromagnetic flowmeter
Description des paramètres d'appareil (GP) -
Proline Promag
Instructions condensées
Proline Promag
Partie 1 sur 2
Capteur électromagnétiqueInstructions condensées (KA)04/17Anglais -
Débitmètre
Proline 400
Instructions condensées
Transmetteur avec capteur électromagnétique
Instructions condensées (KA)02/19Anglais -
Débitmètre
Proline 400
Instructions condensées
Transmetteur avec capteur électromagnétique
Instructions condensées (KA)02/19Anglais -
Débitmètre
Proline 400
Instructions condensées
Transmetteur HART
avec capteur électromagnétiqueInstructions condensées (KA)02/19Anglais -
Débitmètre
Proline 400
Instructions condensées
Transmetteur Modbus RS485
avec capteur électromagnétiqueInstructions condensées (KA)02/19Anglais -
Proline Promag W 400
Instructions condensées
Débitmètre électromagnétique
Instructions condensées (KA)02/18Anglais -
Débitmètre
Proline Promag W
Capteur électromagnétique
Instructions condensées (KA)01/20Anglais -
Pipe Mounting Set
Installation Instructions
Promag 400 Index C
Instructions de montage (EA) -
Replacing connection board electronics compact and remote
Promag 400 Index C
Instructions de montage (EA) -
Converting the Transmitter
Promag W, L 400 Index B, Promag W, L 400 Index C
Instructions de montage (EA) -
Replacing exchangeable measuring electrodes
Installation Instructions
Promag 50, 51, 53, 400 Index C
Instructions de montage (EA) -
Sealing Ring
Installation Instructions
Promag 400 Index C
Instructions de montage (EA) -
Activating application packages
Promag 100, 200, 400, Promass 100, 200, Prosonic Flow 100, 200, Prowirl
200, t-mass 150Instructions de montage (EA) -
Converting the Transmitter
Promag 50, 53 W, L , Promag W, L 400 Index C
Instructions de montage (EA) -
Replacing Spare Parts
Promag, Promass 100, CNG-, LNG-, LPGmass, Promag 400 Index C, Proline
300, 500, 500-digital, Prosonic Flow E 100, Prosonic Flow E He
at, Prosonic Flow, t-mass 300, 500-digitalInstructions de montage (EA) -
Replacement of parts for the sensor connection housing, remote version
Promag 400 Index C, Promag 500, Promag, Promass, Prosonic Flow, t-mass
500-digitalInstructions de montage (EA) -
Replacing the electronics
Promag 400 Index C
Instructions de montage (EA) -
Screw Sealing
Installation Instructions
Promag 400 Index C
Instructions de montage (EA) -
Potting compound IP68
Promag 400 Remote Version, Promag 800 Remote Version, Promag 500, t-mass
500-digitalInstructions de montage (EA) -
Replacing the Display Protection
Promag 400 Index C, Promag, Promass, Prosonic Flow, t-mass 500-digital
Instructions de montage (EA) -
Replacing the Components for the Transmitter
Promag 400 Index C, Promag, Promass, Prosonic Flow, t-mass 500-digital
Instructions de montage (EA) -
Replacing the sensor
Promag 400 Index C
Instructions de montage (EA) -
Replacing the transmitter
Promag 400 Index C
Instructions de montage (EA) -
Replacing Small Parts
Promag 400 , Promag 800 Index B, Cubemass, Promag 500, Promag, Promass,
Prosonic Flow, t-mass 500-digitalInstructions de montage (EA) -
Replacing the Display module
Promag 400 Index C
Instructions de montage (EA) -
Installing ground disks
Promag 10, 23, 50, 51, 53, 55, 100, 200, 300, 500, 800, 400 Index C
Instructions de montage (EA) -
Replacing Small parts
Promag, Promass 100, 500, CNG-, LNG-, LPGmass, Promag 400 Index C,
Prosonic Flow E 100, Prosonic Flow E Heat, Prosonic Flow, t-mass
500-digitalInstructions de montage (EA) -
Safety Instructions for Spare Parts
Installation Instructions
Flowmeter
Instructions de montage (EA) -
Proline Promag 400
PROFIBUS DP
Acyclic data transfer
Special Documentation
Transmitter terminal assignment
Information spécifique (SD) -
Proline Promag 400
Modbus RS485
Web server
Special Documentation
Web server
Information spécifique (SD) -
Reference Topology ME01
Mitsubishi Electric MELSEC System Q and PROFIBUS for Water &
Wastewater Industry
This document specifies the Open Integration Reference Topology ME01.
All content of
this document is jointly developed, reviewedand approved by Mitsubishi
Electric and
Endress+Hauser as a common deliverable of Open Integration.Information spécifique (SD) -
List of Tested Devices and Versions ME01
Mitsubishi Electric MELSEC System Q and PROFIBUS for Water &
Wastewater Industry
This document lists all relevant components and devices with versions as
used for
testing of the Reference Topology ME01. All content of this document is
jointly
developed, reviewed and approved by Mitsubishi Electric and
Endress+Hauser as a
common deliverable of Open Integration.Information spécifique (SD) -
Proline Promag/Promass
EtherNet/IP
System integration
Information spécifique (SD) -
Integration Test Summary ME01
Mitsubishi Electric MELSEC System Q and PROFIBUS for Water &
Wastewater Industry
This document provides a brief summary of Open Integration tests for
Reference
Topology ME01. All content of this document is jointly developed,
reviewed and
approved by Mitsubishi Electric and Endress+Hauser as a common
deliverable of Open
Integration.Information spécifique (SD) -
Integration Tutorial ME01
Mitsubishi Electric MELSEC System Q and PROFIBUS for Water &
Wastewater Industry
This document provides a step by step description on how to integrate
Endress+Hauser
PROFIBUS devices with the Mitsubishi Electric MELSEC Q System. All
content of this
document is jointly developed, reviewed and approved by Mitsubishi
Electric and
Endress+Hauser as a common deliverable of Open Integration.Information spécifique (SD) -
Display modules A309/A310
Display with WLAN interface
Information spécifique (SD) -
Proline Promag 400
EtherNet/IP
Web server
Special Documentation
Web server
Information spécifique (SD) -
Proline Promag 400
HART
Heartbeat Verification + Monitoring application package
Information spécifique (SD) -
Proline Promag 400
Register information Modbus RS485
Special Documentation
Electromagnetic flowmeter
Information spécifique (SD) -
Proline Promag W 400
Additional note
Special Documentation
Zusatznotiz zur EG-Konformitätserklärung zur Messgeräterichtlinie
Additional note to the EC declaration of conformity for the measuring
instruments directive
Note complémentaire à la déclaration de conformité CE relative à la
directive sur les instruments de mesureInformation spécifique (SD) -
Promag 400
HART
Custody transfer
Meter for drinking waterInformation spécifique (SD) -
Proline Promag 400
HART
Web server
Special Documentation
Web server
Information spécifique (SD) -
Proline Promag 400
PROFIBUS DP
Web server
Special Documentation
Web server
Information spécifique (SD) -
Change of Directives
Special Documentation
Change of Directives
Information spécifique (SD) -
Proline Promag 400
Manufacturer information regarding firmware
updates (NE 53)
New firmware version:
Promag 400 EtherNet/IP: 1.01.02Information fabricant (MI) -
Proline Promag 400
Manufacturer information regarding firmware updates (NE 53)
New firmware version:
Promag 400 HART: 2.00.01Information fabricant (MI) -
Proline Promag 400
Manufacturer information regarding firmware
updates (NE 53)
New firmware version:
Promag 400 HART: 1.05.02Information fabricant (MI) -
Proline Promag 400
Manufacturer information regarding firmware
updates (NE 53)
New firmware version:
Promag 400 PROFIBUS DP: 1.01.00Information fabricant (MI) -

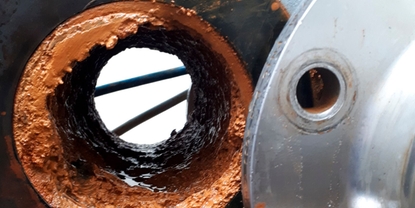

Build-up monitoring
Increased process insights in groundwater extraction
Solutions industries (SO)02/21Anglais -
Yardımcı işletmelerde akış ölçümü
Basınçlı hava, gaz, buhar ve su için özel enerji yönetimi çözümleri
Information spécifique (CP)07/14Turc -
Mesure de débit dans les circuits auxiliaires
Solutions sur mesure pour la gestion de l'énergie : air comprimé, gaz,
vapeur et eauInformation spécifique (CP)07/14fr -
Industrial Ethernet für Proline Durchflussmessgeräte
Die Systemintegration der Zukunft
Innovations (IN)12/17Allemand -
Industrial Ethernet for Proline flowmeters
The system integration of the future
Innovations (IN)12/17Anglais -
Proline Promag 400
Misure di portata per acque potabili e reflue
Innovations (IN)11/19Italien -
Proline Promag 400
For flow measurement of water and wastewater
Innovations (IN)11/19Anglais -
Proline Promag W 300/400/500
0 x DN passaggio pieno
Il primo misuratore di portata elettromagnetico per misure senza
restrizioniInnovations (IN)11/19Italien -
Proline Promag W 300/400/500
0 x DN full bore
The world's first electromagnetic flowmeter for unrestricted measurement
Innovations (IN)11/19Anglais -
Proline Promag 400
Für die Durchflussmessung von Wasser und Abwasser
Innovations (IN)11/19Allemand -
Proline Promag W 300/400/500
0 x DN Full Bore
Das weltweit erste magnetisch-induktive
Durchflussmessgerät für uneingeschränkte MessungenInnovations (IN)11/19Allemand -
Proline Promag W 300/400/500
Sans longueur droite amont / aval à passage intégral
Le premier débitmètre
électromagnétique au monde
pour des mesures sans restrictionsInnovations (IN)11/19fr -
Ethernet industriel pour débitmètres Proline
L'intégration système du futur
Innovations (IN)10/15fr -
Proline Promag 400
Pour la mesure de débit sur l'eau et les eaux usées
Innovations (IN)04/19fr -
Promag W400
Magnetisch-induktives Durchflussmessgerät zur bidirektionalen Messung
von
Flüssigkeiten mit einer Mindestleitfähigkeit von ≥ 5 μS/cm.Texte d'offre06/20Allemand -
Promag W400
Electromagnetic flowmeter, microprocessor based and self checking,
compact versionTexte d'offre06/16Anglais -
GSD Single, GSD_DP_FL_Promag400_0x1562_0x01_0x01, 27.04.2015 (Flow, Proma
g 400, 0x1562)
PROFIBUS DP,
PROFIBUS System Version: AnyGeneral Station Description (GSD)1.00.00Language neutral -
GSD Single, GSD_DP_FL_Promag400_0x1562_0x02_0x01, 11.05.2017 (Flow, Promag 400, 0x1562)
PROFIBUS DP,
PROFIBUS System Version: AnyGeneral Station Description (GSD)1.00.00Language neutral -
EDS Single, EDS_EH_EIP_FL_Promag_400_0x1047_0x02_0x01, 23.10.2015 (Flow, Promag 400)
EtherNet/IP,
EtherNet IP System Version: AnyElectronic Data Sheet (EDS)2.1Language neutral -
EDS Single, EDS_EH_EIP_FL_Promag_400_0x1047_0x01_0x01, 23.10.2015 (Flow, Promag 400)
EtherNet/IP,
EtherNet IP System Version: AnyElectronic Data Sheet (EDS)1.1Language neutral -
EDD Single, PDM_HART_FL_Promag400_0x0067_0x05_0x01, 31.03.2014 (Flow, Promag 400, 0x0067)
HART,
PDM Version: 6.1, 8.1Electronic Data Description (EDD)1.00.01Language neutral -
EDD Single, FDM_HART_FL_Promag400_0x0067_0x06_0x01, 16.03.2015 (Flow, Promag 400, 0x0067)
HART,
Field Device Manager Version: R430.1Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, AMS12_HART_FL_Promag400_0x0067_0x05_0x01, 21.08.2019 (Flow, Promag 400, 0x0067)
HART,
AMS Version: 12.0, 12.5, 13.0, 13.1, 13.5Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, AMS12_HART_FL_Promag400_0x1169_0x08_0x01, 22.11.2018 (Flow, Promag 400, 0x1169)
HART,
AMS Version: 12.0, 12.5, 13.0, 13.1, 13.5Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, AMS12_HART_FL_Promag400_0x0067_0x06_0x01, 21.08.2019 (Flow, Promag 400, 0x0067)
HART,
AMS Version: 12.0, 12.5, 13.0, 13.1, 13.5Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, FDM_HART_FL_Promag400_0x1169_0x09_0x01, 04.05.2020 (Flow, Promag 400, 0x1169)
HART,
Experion Version: R511
Field Device Manager Version: R511Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, PDM_DP_FL_Promag400_0x1562_0x02_0x01, 11.05.2017 (Flow, Promag 400, 0x1562)
PROFIBUS DP,
PDM Version: 8.2 SP 1Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, AMS11_HART_FL_Promag400_0x0067_0x06_0x01, 21.08.2019 (Flow, Promag 400, 0x0067)
HART,
AMS Version: 10.5, 11.0, 11.1, 11.5, 12.0Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, PDM_HART_FL_Promag400_0x0067_0x06_0x01, 16.03.2015 (Flow, Promag 400, 0x0067)
HART,
PDM Version: 6.1, 8.1 SP1Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, PDM_HART_FL_Promag400_0x1169_0x09_0x01, 08.05.2020 (Flow, Promag 400, 0x1169)
HART,
PDM Version: 8.2.1, 9.1.0.4Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, PDM_DP_FL_Promag400_0x1562_0x01_0x01, 22.02.2019 (Flow, Promag 400, 0x1562)
PROFIBUS DP,
PDM Version: 6.1, 8.1 SP1Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, AMS10_HART_FL_Promag400_0x1169_0x08_0x01, 22.11.2018 (Flow, Promag 400, 0x1169)
HART,
AMS Version: 10.5, 11.0, 11.1, 11.5Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, AMS11_HART_FL_Promag400_0x0067_0x05_0x01, 21.08.2019 (Flow, Promag 400, 0x0067)
HART,
AMS Version: 10.5, 11.0, 11.1, 11.5, 12.0Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, AMS12_HART_FL_Promag400_0x1169_0x09_0x01, 05.05.2020 (Flow, Promag 400, 0x1169)
HART,
AMS Version: 12.0, 12.5, 13.0, 13.1, 13.5, 14.0, 14.1Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, AMS11_HART_FL_Promag400_0x1169_0x09_0x01, 05.05.2020 (Flow, Promag 400, 0x1169)
HART,
AMS Version: 10.5, 11.0, 11.1, 11.5Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, FDM_HART_FL_Promag400_0x1169_0x08_0x01, 20.03.2017 (Flow, Promag 400, 0x1169)
HART,
Field Device Manager Version: R450.1Electronic Data Description (EDD)1.00Language neutral -
EDD Single, PDM_HART_FL_Promag400_0x1169_0x08_0x01, 20.03.2017 (Flow, Promag 400, 0x1169)
HART,
PDM Version: 6.1, 8.2.1, 9.0.1Electronic Data Description (EDD)1.00Language neutral -
DTM Single, Promag400_5x4C_HART_FW2_00_zz_Dev_Rev_8, 27.10.2020 (Flow, Promag 400, 0x1169)
HART,
ArchestrA IDE Version: 4.0.04001
DeviceCare Version: 1.07.00
Field Device Manager Version: R450.1
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
PACTware Version: 4.1 SP4Device Type Manager (DTM)1.9.0.191Language neutral -
DTM Single, Promag400_5x4C_DP_FW1_01_zz_Dev_Rev_2, 06.11.2020 (Flow, Promag 400, 0x1562)
PROFIBUS DP,
ABB 800xA Control Builder M Version: 5.1 and newer
DeviceCare Version: 1.06.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
Freelance (Control Builder F) Version: 2013 V10.1.8311
PACTware Version: 4.1
S+ Composer Melody Version: 6.1 and newerDevice Type Manager (DTM)1.8.0.58Language neutral -
DTM Single, Promag_400_5x4C_EIP_FW_1_01_zz_Dev_Rev_2, 05.11.2020 (Flow, Promag 400, 0x1067)
EtherNet/IP,
DeviceCare Version: 1.06.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.8.0.101Language neutral -
DTM Single, Promag_400_5x4C_MR4_FW_1_00_zz_Dev_Rev_1, 06.11.2020 (Flow, Promag 400)
Modbus RS485,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.5.0.59Language neutral -
DTM Single, Promag_400_5x4C_MR4-CDIE_FW_1_00_zz_Dev_Rev_1, 06.11.2020 (Flow, Promag 400, 0x6447)
Modbus RS485,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.5.0.59Language neutral -
DTM Single, Promag400_5x4C_HART_FW2_01_zz_Dev_Rev_9, 27.10.2020 (Flow, Promag 400, 0x1169)
HART,
ArchestrA IDE Version: 4.0.04001
DeviceCare Version: 1.07.00
Field Device Manager Version: R450.1
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
PACTware Version: 4.1 SP4Device Type Manager (DTM)1.39.0.276Language neutral -
DTM Single, Promag_400_5x4C_EIP-CDIE_FW_1_01_zz_Dev_Rev_2, 05.11.2020 (Flow, Promag 400, 0x1067)
EtherNet/IP,
DeviceCare Version: 1.04.00, 1.06.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.12.00, 2.15.00Device Type Manager (DTM)1.3.0.84Language neutral -
DTM Single, Promag_400_5x4Cxx_EIP_FW_1_00_zz_Dev_Rev_1, 05.11.2020 (Flow, Promag 400, 0x1067)
EtherNet/IP,
DeviceCare Version: 1.06.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.3.0.61Language neutral -
DTM Single, Promag_400_5x4C_DP_FW_1_00_zz_Dev_Rev_1, 19.10.2020 (Flow, Promag 400, 0x1562)
PROFIBUS DP,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.3.0.28Language neutral -
DTM Single, Promag400_5x4C_HART_FW1_05_zz_Dev_Rev_6, 27.10.2020 (Flow, Promag 400, 0x0067)
HART,
DeviceCare Version: 1.07.00
Field Device Manager Version: R430.1
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
Plant Resource Manager Version: R3.11Device Type Manager (DTM)1.3.0.132Language neutral -
DTM Single, Promag_400_5x4C_MR4-CDIE_FW_2_00_zz_Dev_Rev_04, 06.11.2020 (Flow, Promag 400, 0x6469)
Modbus RS485,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.10.0.148Language neutral -
DTM Single, Promag_400_5x4C_MR4_FW_2_00_zz_Dev_Rev_04, 06.11.2020 (Flow, Promag 400, 0x6469)
Modbus RS485,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.10.0.148Language neutral -
DTM Single, Promag400_5x4Cxx_HART_FW1_04_zz_Dev_Rev_5, 26.10.2020 (Flow, Promag 400, 0x0067)
HART,
DeviceCare Version: 1.07.00
Field Device Manager Version: R430.1
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
FieldMate Version: 2.05
Plant Resource Manager Version: R3.10Device Type Manager (DTM)1.0.0.32Language neutral -
AOP Single, RS_EIP_FL_Promag400_5x4C_0x1067_0x02_0x01, 10.02.2021 (Flow, Promag 400, 0x1067)
EtherNet/IP,
RA RSLogix 5000 Version: V15 and laterAdd On Profile (AOP)1.66.01Language neutral -
AOP Single, RS_EIP_FL_Promag400_5x4C_0x1067_0x01_0x01, 10.02.2021 (Flow, Promag 400, 0x1067)
EtherNet/IP,
RA RSLogix 5000 Version: V15 and laterAdd On Profile (AOP)1.66.01Language neutral -
Faceplate Library, PRM_HART_Package_Flow_1_08_00, 22.07.2015 (Flow)
HART,
Plant Resource Manager Version: R3.02, R3.05, R3.10, R3.11, R3.12Faceplate1.08.00Language neutral -
Faceplate Single, PRM_HART_FL_Promag400_0x1169_0x08_0x01, 20.03.2017 (Flow, Promag 400, 0x1169)
HART,
Plant Resource Manager Version: R3.30Faceplate1.00.00Language neutral -
Faceplate Single, PRM_HART_FL_Promag400_0x0067_0x06_0x01, 16.03.2015 (Flow, Promag 400, 0x0067)
HART,
Plant Resource Manager Version: R3.11Faceplate1.00.00Language neutral -
Faceplate Single, PRM_HART_FL_Promag400_0x0067_0x05_0x01, 31.03.2014 (Flo
w, Promag 400, 0x0067)
HART,
Plant Resource Manager Version: R3.11Faceplate1.00.00Language neutral -
Note Single, Release_Notes_for_AMS_HART_Flow, 15.06.2018 (Flow)
HART,
AMS Version: AnyNote1.00.00Language neutral -
Verification DTM Library, VerificationDTM_FLOW_PROFIBUS_DP, 15.05.2020 (Flow)
PROFIBUS DP,
DeviceCare Version: 1.06.00
FieldCare Version: 2.13.00Verification DTM1.06.05Language neutral -
Verification DTM Library, VerificationDTM_FLOW_HART, 15.05.2020 (Flow)
HART,
DeviceCare Version: 1.06.00
FieldCare Version: 2.13.00Verification DTM1.06.05Language neutral -
Verification DTM Library, VerificationDTM_FLOW_Modbus_RS485, 15.05.2020 (Flow)
Modbus RS485,
DeviceCare Version: 1.06.00
FieldCare Version: 2.13.00Verification DTM1.06.05Language neutral -
Verification DTM Library, VerificationDTM_FLOW_EIP, 15.05.2020 (Flow)
EtherNet/IP,
DeviceCare Version: 1.06.00
FieldCare Version: 2.13.00Verification DTM1.06.05Language neutral -
Promag D, Promag L, Promag W
Code produit: 5D4B-, 5D4C-, 5L4B-, 5L4C-, 5W4B-, 5W4C-
Numéro de déclaration: EC_00276_02.16EU DeclarationAllemand , Anglais , fr -
Promag W
Code produit: 5W4C-
Numéro de déclaration: EC_00005_03.15EU DeclarationAllemand , Anglais , fr -
Promag W
Code produit: 5W3B-, 5W4C-, 5W5B-, O5W3B-
Numéro de déclaration: EC_00791_01.19EU DeclarationAllemand , Anglais , fr -
Promag 10, Promag W
Code produit: 10W-, 5W3B-, 5W4C-, 5W5B-
Numéro de déclaration: EC_00490_02.17EU DeclarationAllemand , Anglais , fr -
Promag E, Promag P, Promag W
Code produit: 5E1B-, 5P1B-, 5P2B-, 5P3B-, 5P5B-, 5W3B-, 5W4C-, 5W5B-, O5E1B-, O5P1B-, O5P2B-
Numéro de déclaration: EC_00064_05.15EU DeclarationAllemand , Anglais , fr -
Promag 10, Promag 50, Promag 51, Promag 53, Promag D, Promag E, Promag H, Promag L, Promag P, Promag W
Code produit: 53L-, 53P-, 53W-, 5D4B-, 5D4C-, 5E1B-, 5E2B-, 5H1B-, 5H2B-, 5L4B-, 5L4C-, 5P1B-, 5P2B-, 5W4B-, 5W4C-, 5W8B-, 53H-, 53E-, 51W-, 51P-, 50W-, 50P-, 50L-, 50H-, 50E-, 50D-, 10W-, 10P-, 10L-, 10H-, 10E-, 10D-
Région/Pays: Russia (TR CU)
Organisme d\'accréditation: EAC
Numéro d\'agrément: TC BY_112 11.01. TP020 003 126DiversRusse -
Dosimag, Promag 10, Promag D, Promag E, Promag H, Promag L, Promag P, Promag W
Code produit: 5H3B-, 5H5B-, 5L4B-, 5L4C-, 5P1B-, 5P2B-, 5P3B-, 5P5B-, 5W3B-, 5W4B-, 5W4C-, 5W5B-, 5H2B-, 5H1B-, 5H-, 5E2B-, 5E1B-, 5D4C-, 5D4B-, 10W-, 10P-, 10L-, 10H-, 10E-, 10D-
Région/Pays: Russia (TR CU)
Numéro d\'agrément: EAEC N RU D-CH.AD07.B.03271/20DiversRusse -
Promag 10, Promag 50, Promag 51, Promag 55, Promag D, Promag E, Promag H, Promag L, Promag P, Promag W
Code produit: 55H-, 55S-, 5D4C-, 5E1B-, 5H2B-, 5H3B-, 5L4B-, 5P1B-, 5P2B-, 5P3B-, 5P5B-, 5W4C-, 5W8B-, 51W-, 51P-, 50W-, 50P-, 50L-, 50H-, 50E-, 50D-, 10W-, 10P-, 10L-, 10H-, 10E-, 10D-
Région/Pays: Russia (TR CU)
Organisme d\'accréditation: EAC
Numéro d\'agrément: TC RU D-CH.MU62.B.02333DiversRusse -
Promag W, Promag P, Promag L, Promag H, Promag E, Promag D, Promag 55, Promag 53, Promag 51, Promag 50, Promag 10, Dosimag, Promass X, Promass S, Promass Q, Promass P, Promass O, Promass I, Promass H, Promass F, Promass E, Promass A, Promass 84, Promass 83, Promass 80, Dosimass OEM
Code produit: 5D4C-, 5P5B-, 5W5B-, 5P3B-, 5H5B-, 5W3B-, 5W4C-, 5L4C-, 53P-, 53W-, 5P1B-, 5H1B-, 5H3B-, 50W-, 50P-, 50H-, 53H-, 5E1B-, 55S-, 5P2B-, 53L-, 55H-, 5H2B-, 50L-, 53E-, 50D-, 50E-, 51W-, 5H-, 5L4B-, 5W4D-, 5W4B-, 5W8B-, 5W8C-, DDA-, 5D4B-, 10D-, 10E-, 10H-, 10P-, 10W-, 10L-, 51P-, 8E5B-, 8F1B-, 8F2B-, 8F3B-, 8H1B-, 8H3B-, 8H5B-, 8I1B-, 8I3B-, 8I5B-, 8O1B-, 8O3B-, 8P1B-, 8P3B-, 8P5B-, 8Q3B-, 8Q5B-, 8S1B-, 8S3B-, 8S5B-, 8X3B-, 8X5B-, 80A-, 80E-, 80F-, 80I-, 80P-, 80S-, 83A-, 83E-, 83F-, 83H-, 83I-, 83P-, 83S-, 83X-, 84F-, 84X-, 8A1B-, 8A3B-, 8A5B-, 8BE-, 8E1B-, 8E2B-, 8E3B-
Région/Pays: Russia (TR CU)
Organisme d\'accréditation: EAC
Numéro d\'agrément: EAEC N RU D-CH.AD07.B.02246/20DiversRusse -
Promass K, Promass O, Promass P, Promass Q, Promass S, Promass X, Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93, Prosonic Flow G, Prowirl D, Prowirl F, Prowirl O, Prowirl R, t-mass, t-mass A, t-mass B, T-MASS F, T-MASS I, Promass I, CNGmass, Dosimag, Dosimass, LNGmass, LPGmass, Promag 10, Promag D, Promag E, Promag H, Promag L, Promag P, Promag W, Promass 40, Promass 80, Promass 83, Promass 84, Promass E, Promass F, Promass H
Code produit: 8I3B-, 8I1B-, 8H5B-, 8H3B-, 8F5B-, 8F3B-, 8F2B-, 8F1B-, 8E5B-, 8E3B-, 8E2C-, 8E2B-, 8E1C-, 8E1B-, 8E-, 84X-, 84F-, 83X-, 83F-, 80F-, 7R2C-, 8I5B-, 8K1B-, 8O3B-, 8O5B-, 8P1B-, 8P3B-, 8P5B-, 8Q3B-, 8Q5B-, 8S1B-, 8S1C-, 8S3B-, 8S5B-, 8X3B-, 8X5B-, 91W-, 92F-, 93C-, 93W-, 9G3B-, 9G5B-, DDA-, 7R2B-, 10D-, 10E-, 10H-, 10L-, 10P-, 10W-, 40E-, 5D4B-, 5D4C-, 5E1B-, 5E2B-, 5H-, 5H1B-, 5H2B-, 5H3B-, 5H5B-, 5L4B-, 5L4C-, 5P1B-, 5P2B-, 5P3B-, 5P5B-, 7O2C-, 7O2B-, 7F2C-, 7F2B-, 7D2C-, 7D2B-, 6I5B-, 6I3B-, 6F5B-, 6F3B-, 6BAB-, 6AAB-, 65I-, 65F-, 5W8C-, 5W8B-, 5W5B-, 5W4D-, 5W4C-, 5W4B-, 5W3B-
Région/Pays: Russia (TR CU)
Organisme d\'accréditation: EAC
Numéro d\'agrément: EAEC N RU D-CH.AD07.B.03271/20DiversRusse -
Promag D, Promag L, Promag W
Code produit: 5L4B-, 5D4C-, 5D4B-, O5W4C-, O5W4B-, O5L4C-, O5L4B-, O5D4C-, O5D4B-, 5W4C-, 5W4B-, 5L4C-
Région/Pays: Canada, USA
Organisme d\'accréditation: CSA
Catégorie: I/2/A,B,C,D T4
Protection: NIExplosion ProtectionAnglais -
Promag D, Promag L, Promag W
Code produit: O5W4C-, O5W4B-, O5L4C-, O5L4B-, O5D4C-, O5D4B-, 5W4C-, 5W4B-, 5L4C-, 5L4B-, 5D4C-, 5D4B-
Région/Pays: Canada, USA
Organisme d\'accréditation: CSA
Catégorie: I/2/A,B,C,D T4
Protection: NIExplosion ProtectionAnglais -
Promag 10, Promag 50, Promag 51, Promag 53, Promag L, Promag W
Code produit: O5W1B-, 5W8B-, 5W5B-, 5W4C-, 5W4B-, 5L4C-, 53W-, 51W-, 50W-, 10W-
Région/Pays: Great Britain
Organisme d\'accréditation: WRASHygienic EquipmentAnglais -
Promag 10, Promag 50, Promag 51, Promag 53, Promag 55, Promag L, Promag W
Code produit: 5W8C-, 5W8B-, 5W5B-, 5W4C-, 5W4B-, 5W3B-, 5L8B-, 5L4C-, 5L4B-, 55S-, 53W-, 53L-, 51W-, 50W-, 50L-, 10W-, 10L-
Région/Pays: France
Organisme d\'accréditation: ACSHygienic Equipmentfr -
Promag 10, Promag W, Promag 53, Promag 50, Promag 51, Promag L
Code produit: O5W1B-, 53W-, 50W-, 5W4C-, 53L-, 50L-, 5W5B-, 5W4B-, 51W-, 10W-, 10L-, 5W8B-, 5L4B-, 5L4C-, 5L8B-
Région/Pays: Great Britain
Organisme d\'accréditation: WRASHygienic EquipmentAnglais -
Promag 10, Promag 50, Promag 51, Promag 53, Promag L, Promag W
Code produit: O5W1B-, 5W8B-, 5W5B-, 5W4C-, 5W4B-, 5L4C-, 53W-, 51W-, 50W-, 10W-
Région/Pays: France
Organisme d\'accréditation: ACSHygienic Equipmentfr -
Promag 10, Promag 50, Promag 51, Promag 53, Promag 55, Promag L, Promag W
Code produit: 5W8C-, 5W8B-, 5W5B-, 5W4C-, 5W4B-, 5W3B-, 5L8B-, 5L4C-, 5L4B-, 55S-, 53W-, 53L-, 51W-, 50W-, 50L-, 10W-, 10L-
Région/Pays: France
Organisme d\'accréditation: ACSHygienic EquipmentAnglais -
Promag 10, Promag W, Promag 53, Promag 50, Promag 51, Promag L
Code produit: O5W1B-, 53W-, 50W-, 5W4C-, 53L-, 50L-, 5W5B-, 5W4B-, 51W-, 10W-, 10L-, 5W8B-, 5L4C-, 5L8B-
Région/Pays: Great Britain
Organisme d\'accréditation: WRASHygienic EquipmentAnglais -
Promag 10, Promag W, Promag 53, Promag 50, Promag 51, Promag L
Code produit: O5W1B-, 53W-, 50W-, 5W4C-, 53L-, 50L-, 5W5B-, 5W4B-, 51W-, 10W-, 10L-, 5W8B-, 5L4B-, 5L4C-, 5L8B-
Région/Pays: Great Britain
Organisme d\'accréditation: WRASHygienic EquipmentAnglais -
Promag W, Promag 10, Promag 50, Promag 53, Promag L
Code produit: 5W5B-, 5W4C-, 5L4C-, 53W-, 50W-, 53L-, 50L-, 10L-, 10W-, 5W4B-, 5W8B-, O5W1B-
Région/Pays: Germany
Organisme d\'accréditation: HyHygienic EquipmentAllemand -
Promag 10, Promag 50, Promag 51, Promag 53, Promag D, Promag L, Promag P, Promag W
Code produit: 5L4B-, 5L4C-, 5L8B-, 5P1B-, 5P2B-, 5P3B-, 5P5B-, 5W4B-, 5W4C-, 5W5B-, 5W8B-, O5P1B-, O5P2B-, O5W1B-, 10D-, 10L-, 10P-, 10W-, 50D-, 50L-, 50P-, 50W-, 51P-, 51W-, 53P-, 53W-, 5D4B-, 5D4C-
Région/Pays: USA
Organisme d\'accréditation: NSFHygienic EquipmentAnglais -
Promag 10, Promag 50, Promag 51, Promag 53, Promag L, Promag W
Code produit: O5W1B-, 5W8B-, 5W5B-, 5W4C-, 5W4B-, 5L4C-, 53W-, 53L-, 51W-, 50W-, 50L-, 10W-, 10L-
Région/Pays: Germany
Organisme d\'accréditation: HyHygienic EquipmentAllemand -
Promag 10, Promag 50, Promag 51, Promag 53, Promag 55, Promag L, Promag P, Promag W
Code produit: 5W8C-, 5W8B-, 5W5B-, 5W4C-, 5W4B-, 5W3B-, 5L8B-, 5L4C-, 5L4B-, 55S-, 53W-, 53L-, 51W-, 50W-, 50L-, 10W-, 10L-
Région/Pays: France
Organisme d\'accréditation: ACSHygienic EquipmentAnglais -
Promag 10, Promag 50, Promag 51, Promag 53, Promag L, Promag W
Code produit: 10W-, 50L-, 50W-, 51W-, 53W-, 5L4C-, 5W4B-, 5W4C-, 5W5B-, 5W8B-, O5W1B-
Région/Pays: Germany
Organisme d\'accréditation: HyHygienic EquipmentAllemand -
Promag 10, Promag 50, Promag 51, Promag 53, Promag L, Promag W
Code produit: O5W1B-, 5W8B-, 5W5B-, 5W4C-, 5W4B-, 5L4C-, 53W-, 51W-, 50W-, 50L-, 10W-
Région/Pays: Germany
Organisme d\'accréditation: HyHygienic EquipmentAllemand -
Promag 10, Promag 50, Promag 51, Promag 53, Promag W
Code produit: O5W1B-, 5W8B-, 5W5B-, 5W4C-, 5W4B-, 53W-, 51W-, 50W-, 10W-
Région/Pays: USA
Organisme d\'accréditation: NSFHygienic EquipmentAnglais -
Promag 10, Promag 50, Promag 51, Promag 53, Promag L, Promag W
Code produit: O5W1B-, 5W8B-, 5W5B-, 5W4C-, 5W4B-, 5L4C-, 53W-, 51W-, 50W-, 10W-
Région/Pays: USA
Organisme d\'accréditation: NSFHygienic EquipmentAnglais -
Promag W, Promag L, Promag D
Code produit: 5D4C-, 5W4C-, 5L4C-
Région/Pays: International
Organisme d\'accréditation: PI, PROFIBUS International
Version de software: PROFIBUS PA PROFILE 3.0.2Fieldbus ConformanceAnglais -
Promag D, Promag W, Promag L
Code produit: 5D4C-, 5W4C-, 5L4C-
Région/Pays: International
Organisme d\'accréditation: ODVA
Version de software: MAJOR REV. 02, MINOR REV. 01Fieldbus ConformanceAnglais -
Promag D, Promag L, Promag W
Code produit: 5D4C-, 5L4C-, 5W4C-
Région/Pays: International
Organisme d\'accréditation: FieldComm Group
Version de software: 02.00.01Fieldbus ConformanceAnglais -
Promag W
Code produit: 5W4C-
Région/Pays: International
Organisme d\'accréditation: OIML
Numéro d\'agrément: R49/2006-DE1-15.01MetrologyAnglais -
Promag W
Code produit: 5W4C-
Région/Pays: Malaysia
Organisme d\'accréditation: SIRIM
Numéro d\'agrément: ATS 40/16MetrologyAnglais -
Promag D, Promag P, Promag W, Promag H, Promag L, Promag E
Code produit: 5W8B-, 5W4C-, 5L4C-, 5P1B-, 5H1B-, 5H3B-, 5E1B-, 5P2B-, 5D4C-, 5H2B-, 5W4B-, 5L4B-, 5E2B-, 5D4B-
Région/Pays: Russia
Organisme d\'accréditation: Rosstandart
Numéro d\'agrément: CH.C.29.004.А NO. 59660/1MetrologyRusse -
Promag W
Code produit: 5W4C-
Région/Pays: Europe
Organisme d\'accréditation: PTB
Numéro d\'agrément: DE-15-MI001-PTB001MetrologyAllemand -
Promag W, Promag P, Promag L, Promag H, Promag E, Promag D, Promag 55, Promag 53, Promag 51, Promag 50, Promag 10
Code produit: 55S-, 5D4B-, 5D4C-, 5E1B-, 5H1B-, 5H2B-, 5H3B-, 5H5B-, 5L4B-, 5L4C-, 5P1B-, 5P2B-, 5P3B-, 5P5B-, 5W4B-, 5W4C-, 5W5B-, 5W8B-, 55H-, 53W-, 53P-, 53L-, 53H-, 53E-, 51W-, 51P-, 50W-, 50P-, 50L-, 50H-, 50E-, 10W-, 10P-, 10L-, 10H-, 10E-, 10D-
Région/Pays: Uzbekistan
Organisme d\'accréditation: UZS
Numéro d\'agrément: 02.6720MetrologyRusse -
Promag W
Code produit: 5W4B-, 5W4C-
Région/Pays: Bosnia-Herzegovina
Organisme d\'accréditation: IMBiH
Numéro d\'agrément: 06-46-7-AN-10-2/17Metrology -
Promag D, Promag L, Promag W
Région/Pays:
Heartbeat TechnologyAllemand , Anglais
Accessoires / pièces de rechange
-
-
Nr 45 Order code 71228789
Set bornier raccordement, Promag 400(C)
(C) = index de génération C. Composé de: Bornier raccordement 3-Pol estamp. 1,2, Bornier raccordement 2-Pol estamp. A,B, Bornier raccordement 4-Pol estamp.20-23, Bornier raccordement 4-Pol estamp.24-26,
-
-
-
Nr 40 Order code 71228790
Set bornier raccord.,D/L/W,élect.,séparé
Usage: Promag 400(C) avec capteur D/L/W. (C) = index de génération C.
-
-
-
Nr 44 Order code 71228795
Set bornier raccord.,L/W,séparé,capteur
Usage: Promag 400(C) avec capteur D/L/W. (C) = index de génération C.
-
Nr 44 Order code 71228795
Set bornier raccord.,L/W,séparé,capteur
Usage: Promag 400(C) avec capteur D/L/W. (C) = index de génération C.
-
-
-
Nr 30 Order code XPD0014-
Electronic Promag 400 Index C
Complete main electronic module or power supply, I/O-board and amplifier as individual boards. Complete main electronic module contains: Power supply, I/O-board, amplifier, board carrier, terminal connection, ribbon cable, installation marterial. Individual boards contains: Installation marterial, Power supply incl. terminal connection/ I/O-board incl. terminal connection/ Amplifier incl. ribbon cable.
-
-
-
Nr 39 Order code 71185788
Kit T-DAT, 100/300/400/500/500 digital
Utilisation: Promag/Promass 100/300/500, 500 digital, Prosonic Flow E 100, Prosonic Flow/t-mass 300, 500 digital, Promag 400(C). (C) = generation index C.
-
-
-
Nr 50 Order code XPD0017-
Display module,4-wire,400 Index C
Usage: Promag 400 Index C
-
-
-
Nr 30 Order code XPD0040-
Electronic Promag 400 Index C update
Complete main electronic module or power supply, I/O-board with amplifier as individual boards. Complete main electronic module contains: Power supply, I/O-board, amplifier, board carrier, terminal connection, ribbon cable, installation marterial. Individual boards contains: Installation marterial, Power supply incl. terminal connection/ I/O-board incl. terminal connection and Amplifier incl. ribbon cable.
-
-
-
Nr 20 Order code 71443262
Kit couvercle,polycarbonate,400(C),v1+v2
Utilisation : Promag 400 (C) (C) = indice de génération C. Composé de : Version 1 : couvercle polycarbonate complet, 2x axe de charnière L= 58mm plastique. Version 2 : couvercle polycarbonate complet, Joint torique 196,44x3,53 VMQ, fil avec verrouillage à vis 1,5x150.
-
Nr 20 Order code 71384170
Kit Couv, alu,Promag 400(C),500 numér
Utilisation : Promag 400(C) = génération index C, Promag/Promass/Prosonic Flow/t-mass 500 digital, Boîtier transmetteur Alu. Se compose de: Couvercle Alu complet Joint torique 196,40x3,53 HNBR, par défaut et -50°C/-58°F, fil avec verrouillage à vis 1,5x150.
-
-
-
Nr 24 Order code 71228796
Set couvercle,Alu,séparé, Alu
Utilisation: Promag 400(C) = generation index C, Promag 500, Promag/Promass/Prosonic Flow/t-mass 500 digital, boîtier de raccordement du capteur. Se compose de: Couvercle Aluminium, revêtu Joint tor.NBR 113,90x3,53 du couvercle.
-
Nr 24 Order code 71228796
Set couvercle,Alu,séparé, Alu
Utilisation: Promag 400(C) = generation index C, Promag 500, Promag/Promass/Prosonic Flow/t-mass 500 digital, boîtier de raccordement du capteur. Se compose de: Couvercle Aluminium, revêtu Joint tor.NBR 113,90x3,53 du couvercle.
-
Nr 24 Order code 71188176
Set Couvercle plastiq.,séparé,Promag L/W
Utilisation: Promag 400/800, Promag 500, boîtier de raccordement du capteur. Se compose de: Couvercle en plastique Joint torique FKM 91,67 x 3,53.
-
-
-
Nr 25 Order code 71278077
Kit 10 coucle joint, polycarbonate
Utilisation: Promag 400(C) = génération index C, Promag/Promass/Prosonic Flow/t-mass 500 digital, boîtier transmetteur polycarbonate. Se compose de: 10x joints toriques 196,44x3,53 VMQ.
-
Nr 25 Order code 71278078
Kit joint couvercle, alu,400(C),500 num.
Utilisation: Promag 400(C) = génération index C, Promag/Promass/Prosonic Flow/t-mass 500 digital, boîtier transmetteur alu. Se compose de: 10x joints toriques 196,40x3,53 HNBR, défaut et -50°C/-58°F.
-
-
-
Nr 72 Order code 71188179
Kit joint couvercle,plastique,Promag L/W
Usage: Promag 400/800, Promag 500, boitier de raccordement capteur. Contient : Capot synthétique 10x Joint torique FKM 91,67 x 3,53.
-
-
-
Nr 71 Order code 71228793
Set joint boîtier D/L/W,compact, 400(C)
Usage: Promag 400(C) avec capteur D/L/W. (C) = index de génération C. Se compose de: Joint EPDM pour boitier/capteur D/L/W. Joint tor.HNBR 29,87 x 1,78 du connecteur capteur L/W.
-
-
-
Nr 73 Order code 71228798
Set joint boîtier,séparé, Alu
Usage: Promag 400(C) avec capteur D/L/W. (C) = index de génération C. Se compose de: Joint tor.NBR 113,90x3,53 du couvercle Joint EPDM du boitier/capteur Joint tor.HNBR 29,87 x 1,78 conn.capteur
-
-
-
Nr 12 Order code 71228794
Set Pieces boitier,D/L/W,compact,400(C)
Usage: Promag 400(C) avec capteur D/L/W. (C) = index de génération C. Se compose de: 4x vis à tête hexag. M5x18 DIN 912 pla, 4x rondelle M5 DIN 7980 st.pla, pour boitier/capteur.
-
-
-
Nr 15 Order code 71236702
Set 10 presse-étoup.M20x1,5, D=6-12,FPM
-
Nr 15 Order code 71236702
Set 10 presse-étoup.M20x1,5, D=6-12,FPM
-
-
-
Nr 17 Order code 50096840
Set 10 presse-étoupes M20x1,5
-
-
-
Nr 15 Order code 71236703
Set 10 ext. M20x1,5/G1/2", FVMQ
-
Nr 15 Order code 71236703
Set 10 ext. M20x1,5/G1/2", FVMQ
-
-
-
Nr 17 Order code 50098041
Set 10 adaptat. M20x1,5/G 1/2" bouch.PVC
-
-
-
Nr 15 Order code 71236704
Set 10 ext. M20x1,5/NPT1/2", FVMQ
-
Nr 15 Order code 71236704
Set 10 ext. M20x1,5/NPT1/2", FVMQ
-
-
-
Nr 17 Order code 50098042
Set 10 adaptat. M20x1,5/NPT1/2"bouch.PVC
-
-
-
Nr 15 Order code 71236702
Set 10 presse-étoup.M20x1,5, D=6-12,FPM
-
Nr 15 Order code 71236705
Set 10 presse-étoup.M20x1,5, D=10-14,FPM
-
-
-
Nr 17 Order code 71029350
Set 2 Presse-étoupe M20x1,5 renf.Sonde
-
-
-
Nr 15 Order code 71236702
Set 10 presse-étoup.M20x1,5, D=6-12,FPM
-
Nr 15 Order code 71236702
Set 10 presse-étoup.M20x1,5, D=6-12,FPM
-
Nr 15 Order code 71236706
Set connec M20x1,5/M12x1, EtherNet,FVMQ
-
Nr 15 Order code 71236706
Set connec M20x1,5/M12x1, EtherNet,FVMQ
-
Nr 15 Order code 71236705
Set 10 presse-étoup.M20x1,5, D=10-14,FPM
-
Nr 15 Order code 71236706
Set connec M20x1,5/M12x1, EtherNet,FVMQ
-
Nr 15 Order code 71236706
Set connec M20x1,5/M12x1, EtherNet,FVMQ
-
Nr 15 Order code 71236703
Set 10 ext. M20x1,5/G1/2", FVMQ
-
Nr 15 Order code 71236703
Set 10 ext. M20x1,5/G1/2", FVMQ
-
Nr 15 Order code 71236706
Set connec M20x1,5/M12x1, EtherNet,FVMQ
-
Nr 15 Order code 71236706
Set connec M20x1,5/M12x1, EtherNet,FVMQ
-
Nr 15 Order code 71236704
Set 10 ext. M20x1,5/NPT1/2", FVMQ
-
Nr 15 Order code 71236704
Set 10 ext. M20x1,5/NPT1/2", FVMQ
-
Nr 15 Order code 71236706
Set connec M20x1,5/M12x1, EtherNet,FVMQ
-
Nr 15 Order code 71236706
Set connec M20x1,5/M12x1, EtherNet,FVMQ
-
Nr 15 Order code 71236704
Set 10 ext. M20x1,5/NPT1/2", FVMQ
-
Nr 15 Order code 71236704
Set 10 ext. M20x1,5/NPT1/2", FVMQ
-
-
-
Nr 13 Order code 71276494
Kit sécurisation de serrage, vis
Utilisation: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Boîtier de capteur: Promag 400 (C), (C) = indice génération C. Promag/Promass 500, Promag/Promass/Prosonic Flow/t-mass 500 digital. Composé de: Crampon de sécurité, vis M4x16.
-
Nr 13 Order code 71276495
Kit vis plombage transm./Capteur, alu
Utilisation: Transmetteur boîtier: CNGmass, LPGmass, LNGmass, Prosonic Flow E Heat, Boîtier de capteur: Promag 400 (C) (C) = indice génération C. Composé de: Crampon de sécurité, vis M4x16.
-
-
-
Order code 71279174
Kit bague étanchéité,capteur,polycarbon.
Utilisation: Boitier capteur en polycarbonates: Promag 400 (C). (C) = indice génération C. Consiste en: Bague d'étanchéité 1.4404.
-
Order code 71279175
Kit vis étanchéité, transm., 400 (C)
Utilisation: Boitier transmetteur : Promag 400 © (C) = indice génération C. Consiste en: Vis étanchéité M4x35.
-
Order code 50093681
Set 2 élect.de rechange PMAG F/W 4435
-
-
-
Nr 82 Order code 71228792
Set afficheur protec.,400(C)/500 digital
Utilisation Promag 400(C) = index de génération C. Promag/Promass/Prosonic Flow/t-mass 500 digital, boitier transmetteur Alu. Se compose: protection afficheur 1.4301, matériel d'installation.
-
-
-
Order code 5X4CXX-
Transmitter/Conversion Kit Promag 400
Same housing for compact/remote version. Corrosion-resistant transmitter version. With an integrated web server Conversion kit: For conversion of an already existing Promag to the new device generation or to another device version. Consists of all required conversion parts.
-
Order code DK5005-
-
Order code DK5CA-
Promag, cable remote version
10/50/51/53/55/400/800 1 kit includes 1 coil cable and 1 signal cable
-
Order code DK5GD-
Promag, grounding disc/protection disc
Includes 1 grounding disc/protection disc
-
Order code DK5GC-
Promag L/W/P/S,E, grounding cable kit
A kit includes 2 cables
-
Order code XPRFID-
Spare RFID TAG
Consists of: RFID TAG, fixing wire, crimp sleeve.
-
-
Prédécesseur
%20-%20CS01637X.jpg "Photo du réservoir d'eau potable à Marbach (Allemagne)")
